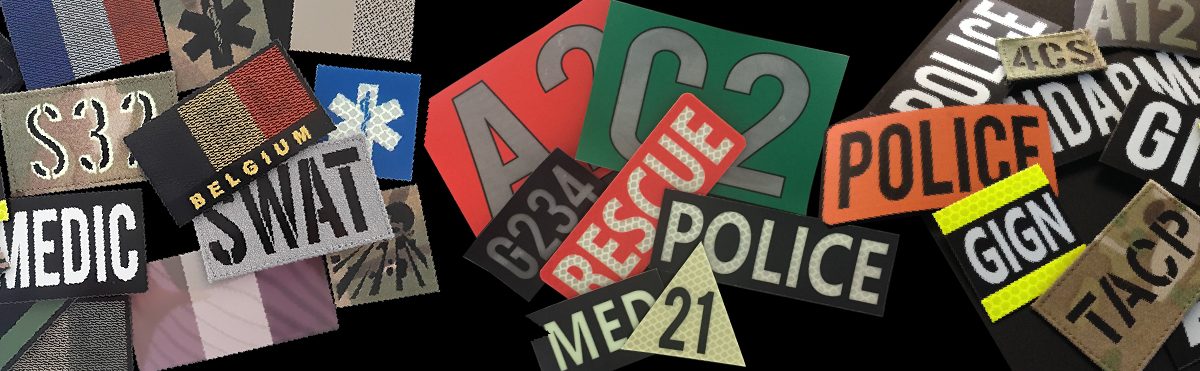

IR-, Thermo-, Fusionsidentifikations-Patches für Militär- / Polizeieinheiten, Gendarmerie

Die Palette der IR-Patches, Thermopatches oder Panels sowie Fusion-Patches besteht aus passiven reflektierenden Materialien und ermöglicht die Identifizierung von Personal und Fahrzeugen.

IR-Patches haben einen reflektierenden Film, der das gesamte sichtbare Lichtspektrum absorbiert und nur Infrarot reflektiert. Die thermischen Flecken sind passiv und reflektieren die Wärmeenergie des Himmels, die in kalten Gebieten auftritt. Eine dritte Kategorie von Patches, Fusion-Patches genannt, kombiniert sowohl IR- als auch Thermotechnologien.

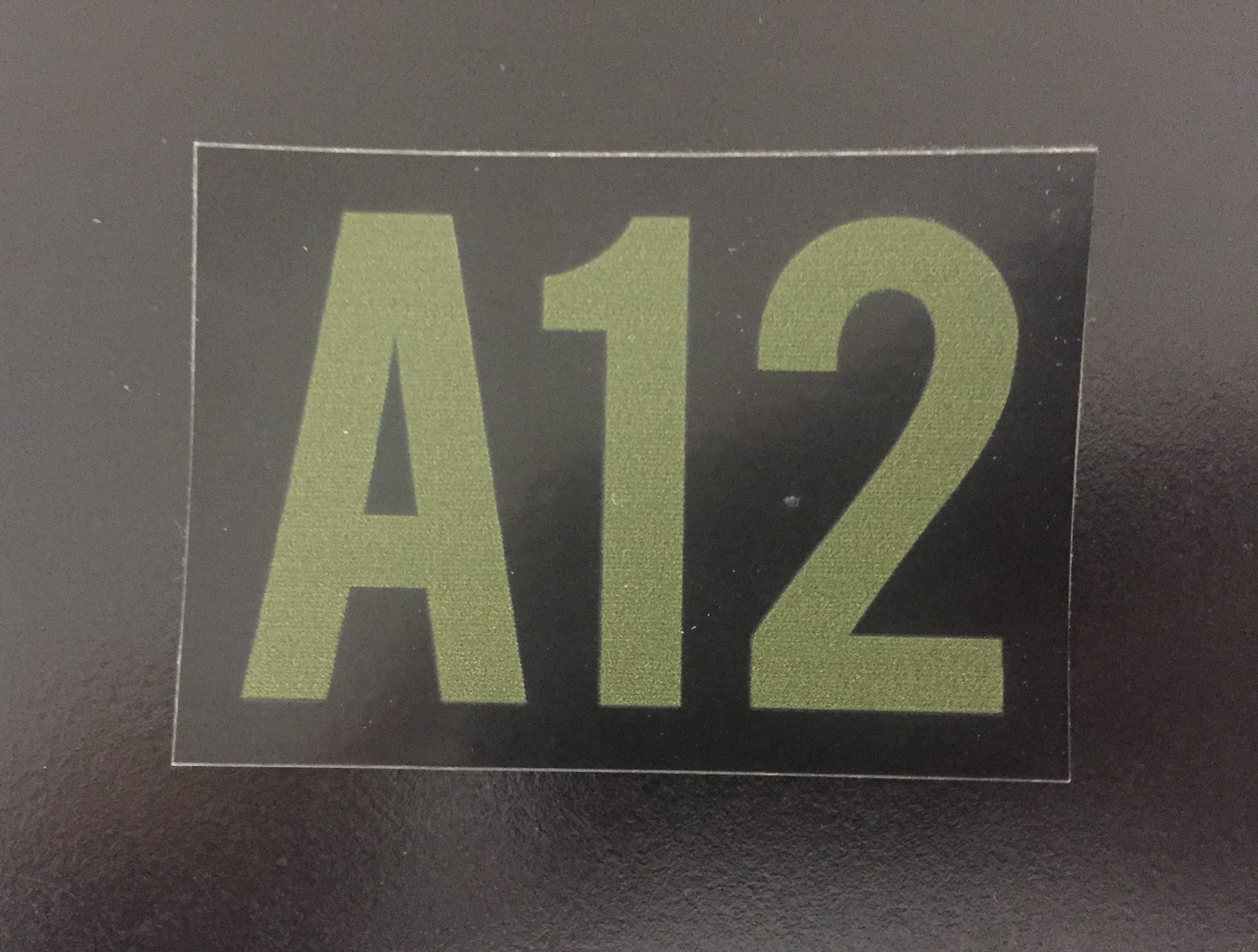

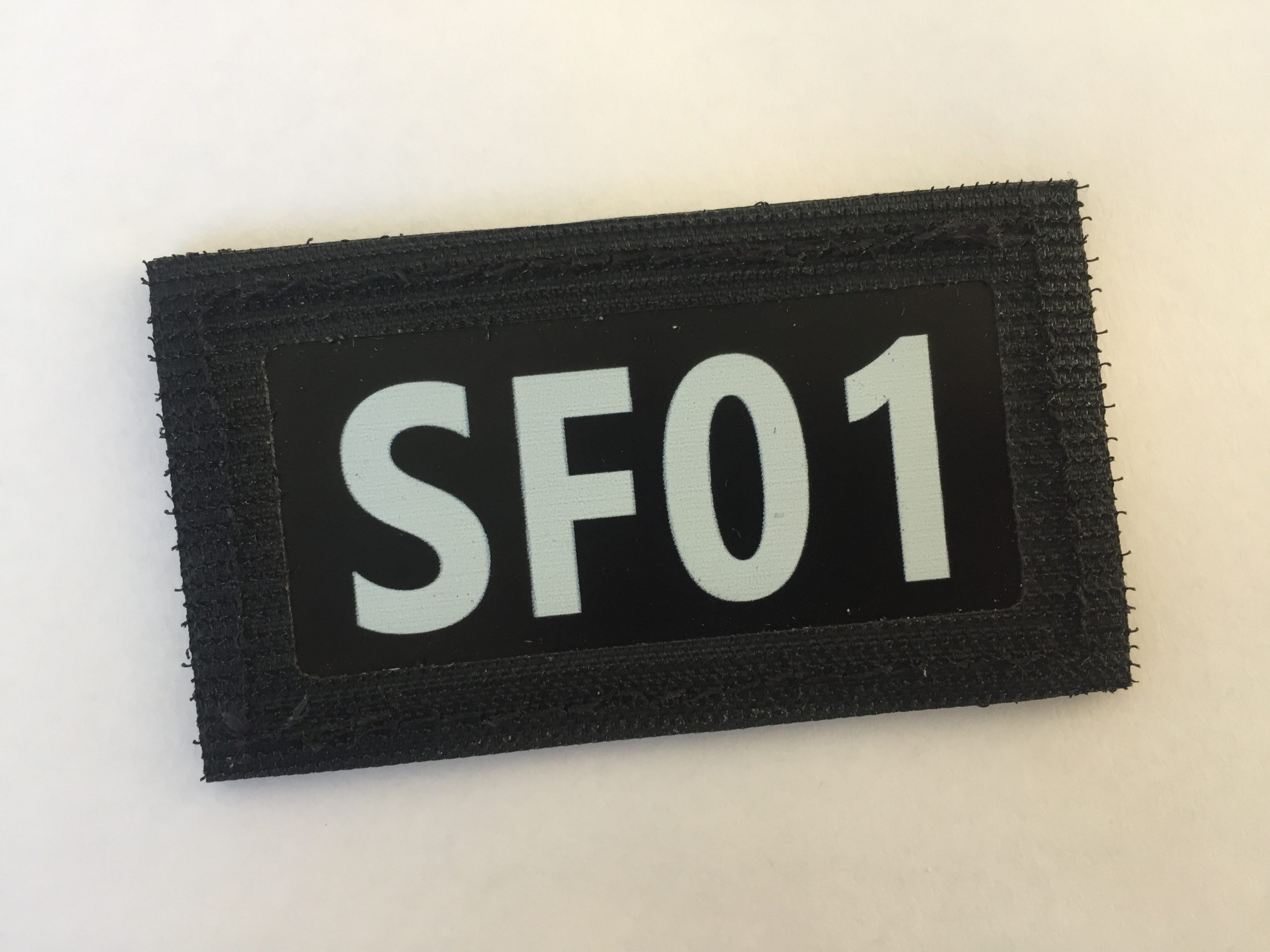

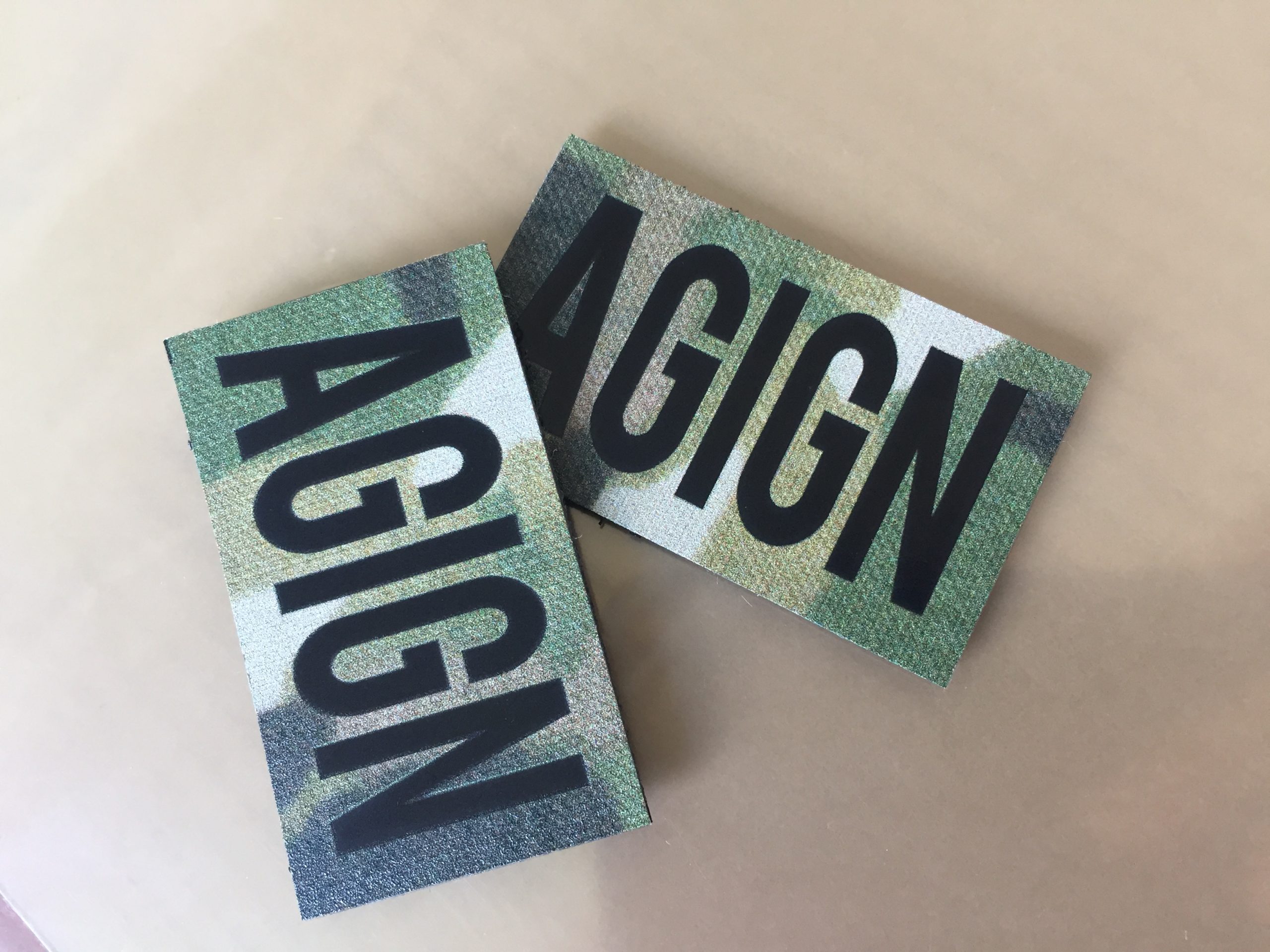

Infrarot-Identifikations-Patches

Cyalume-Infrarotfelder bestehen aus reflektierenden Infrarotmaterialien, die sowohl in der Farbe als auch in der gewünschten Wellenlänge angepasst werden können.

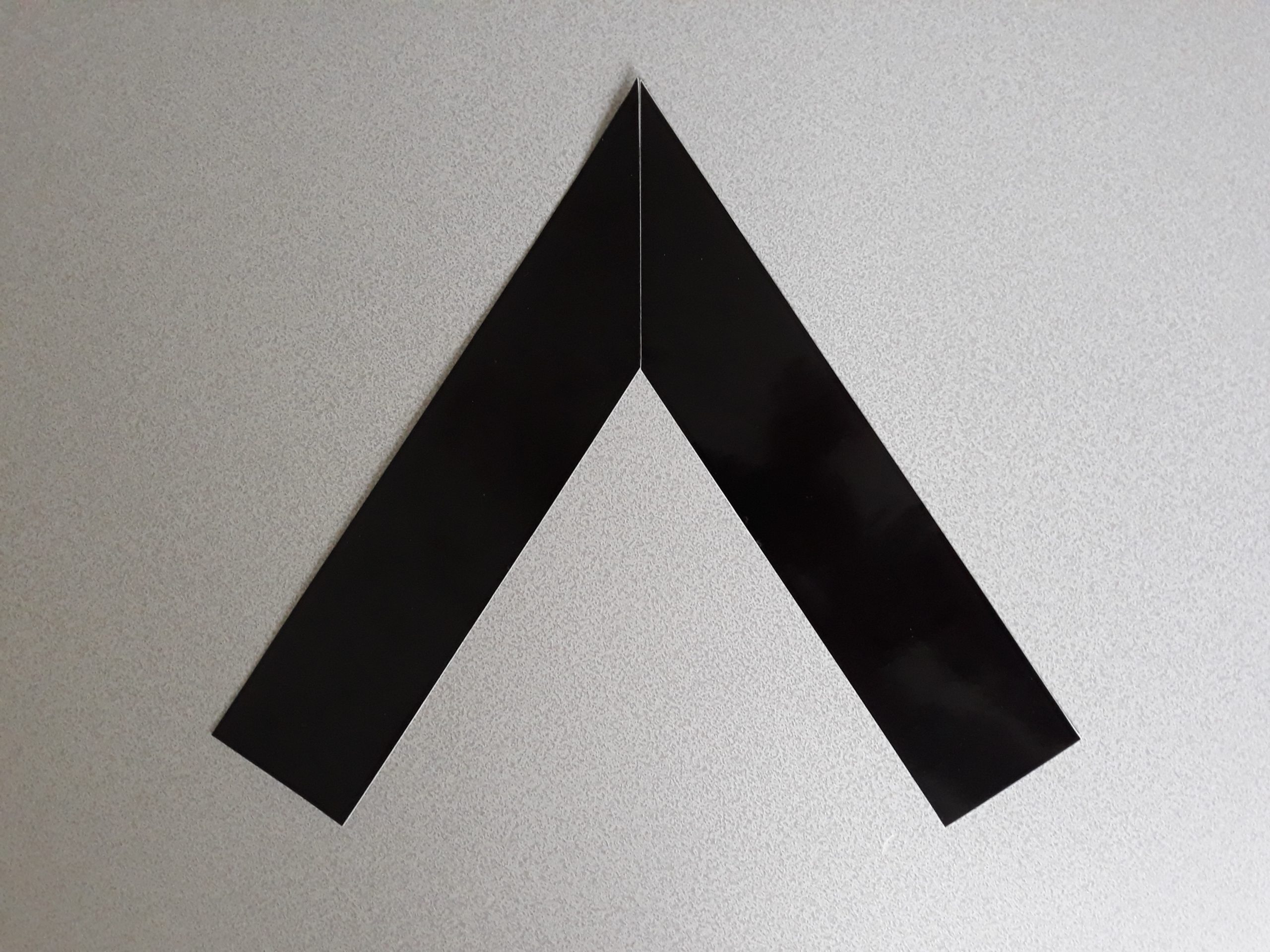

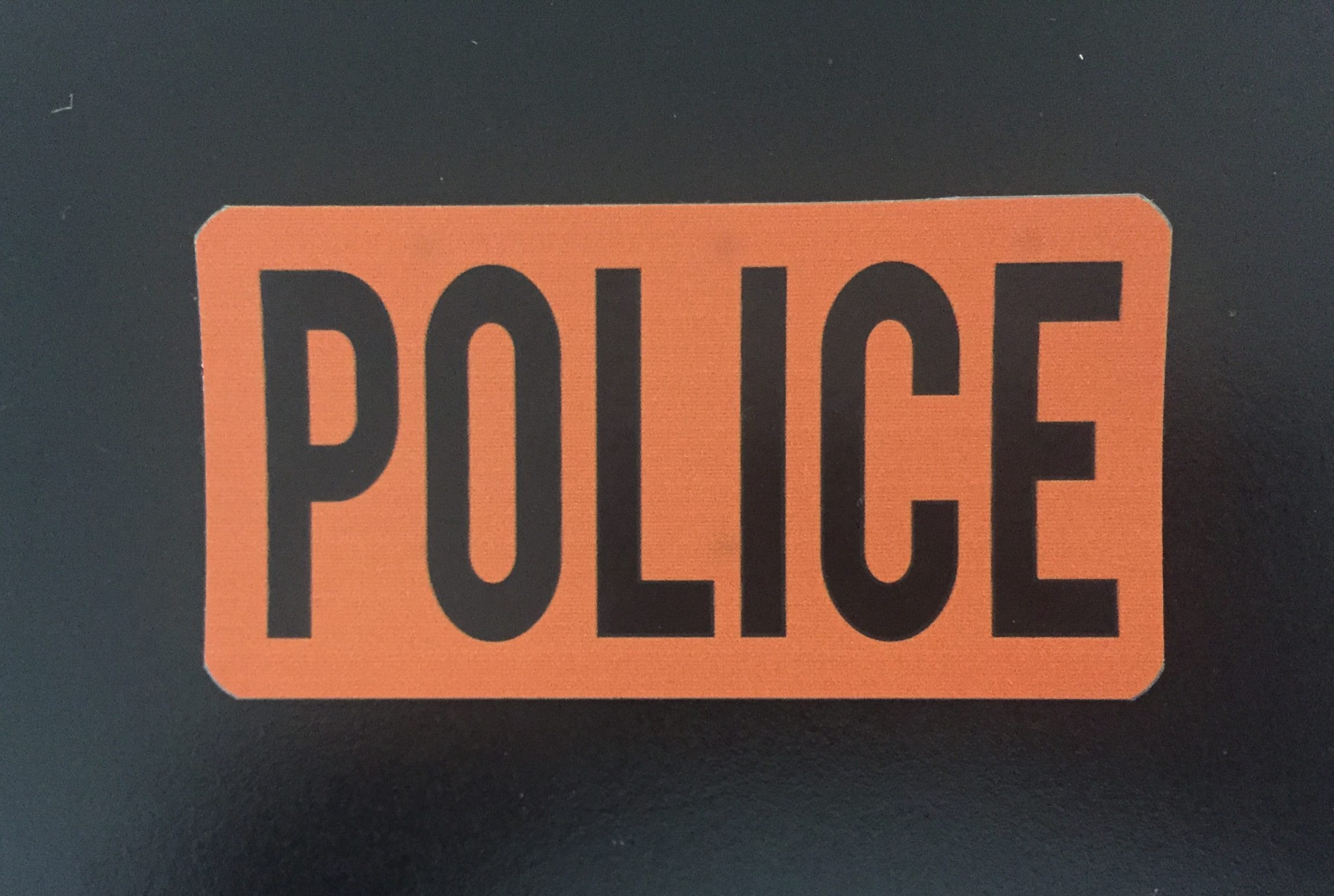

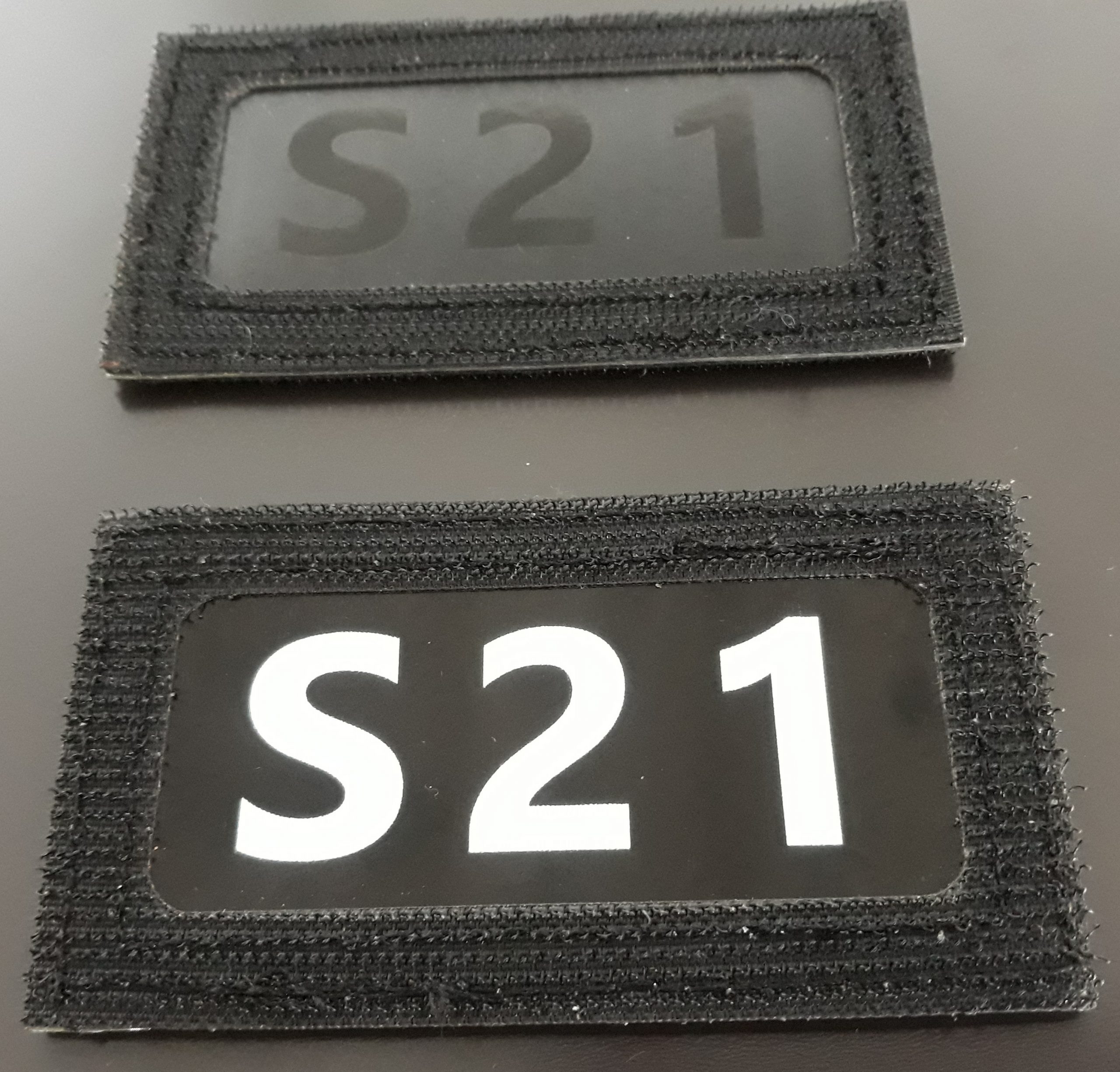

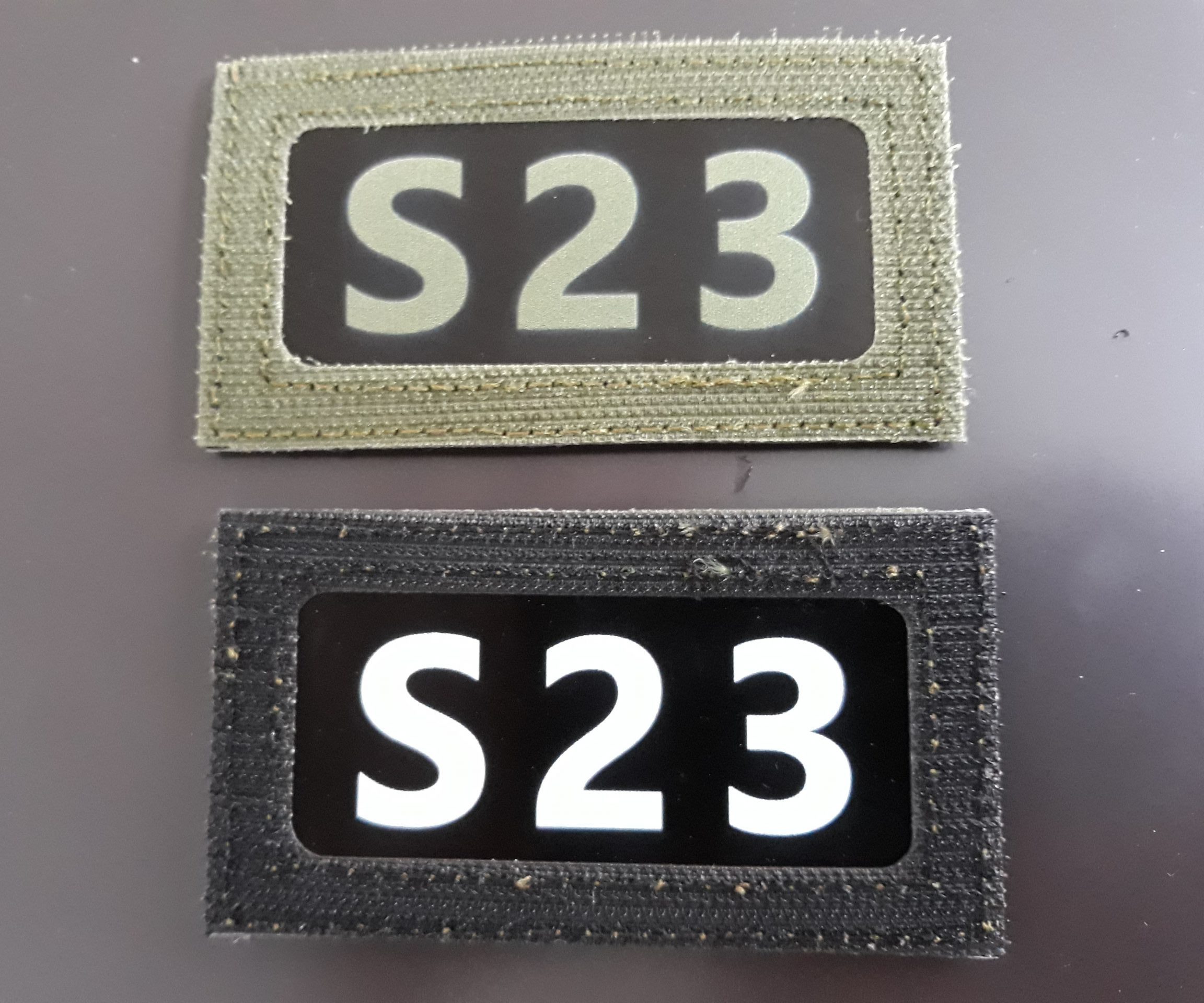

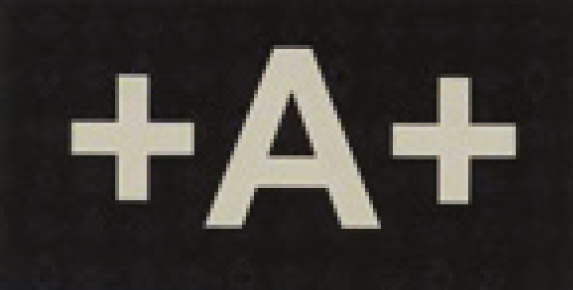

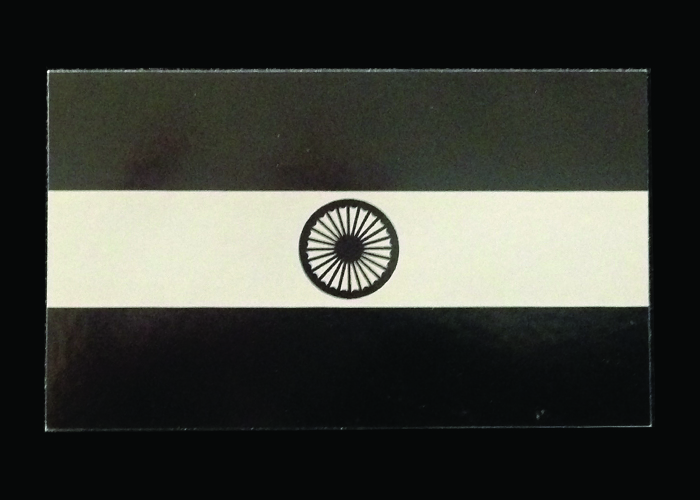

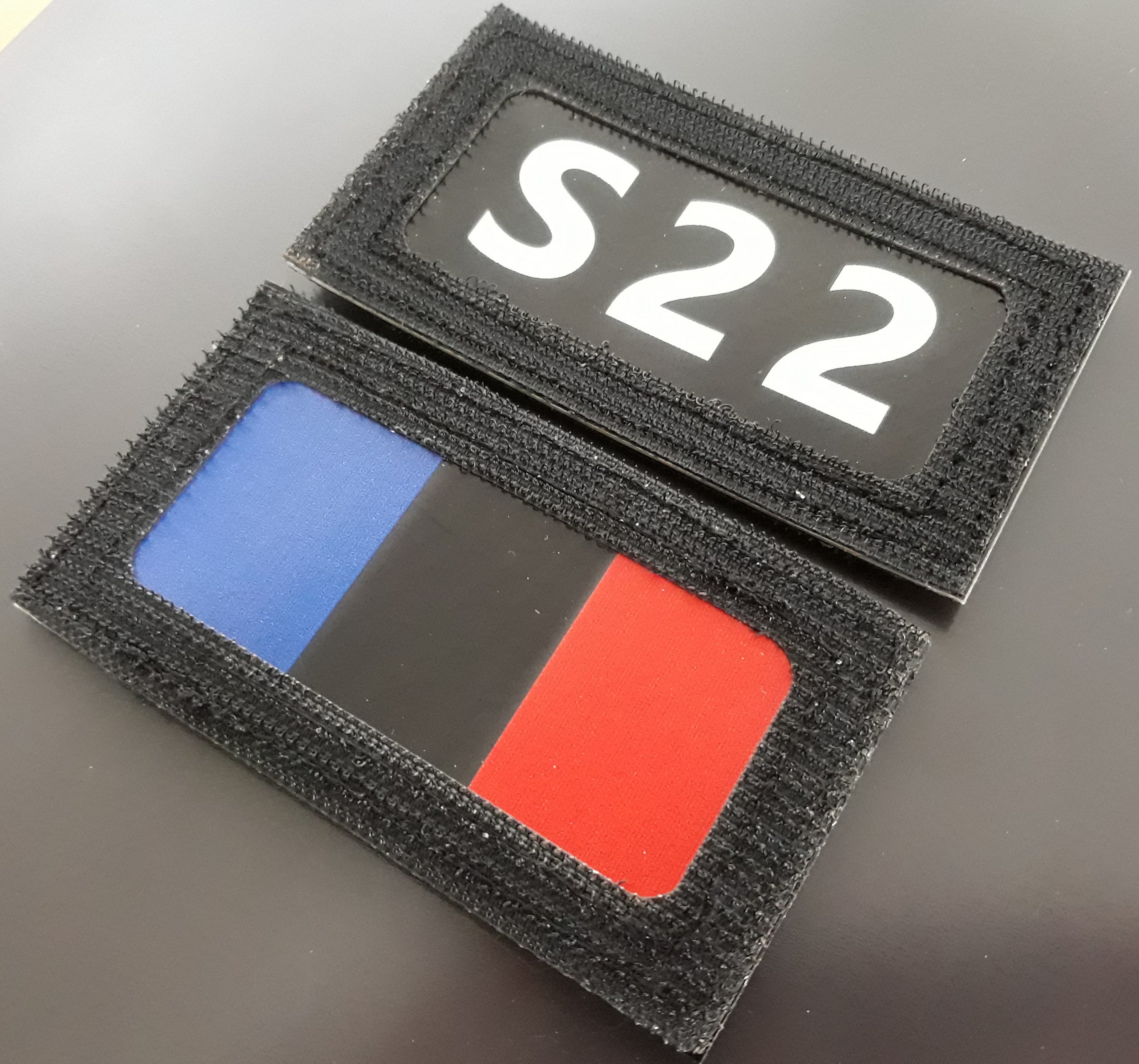

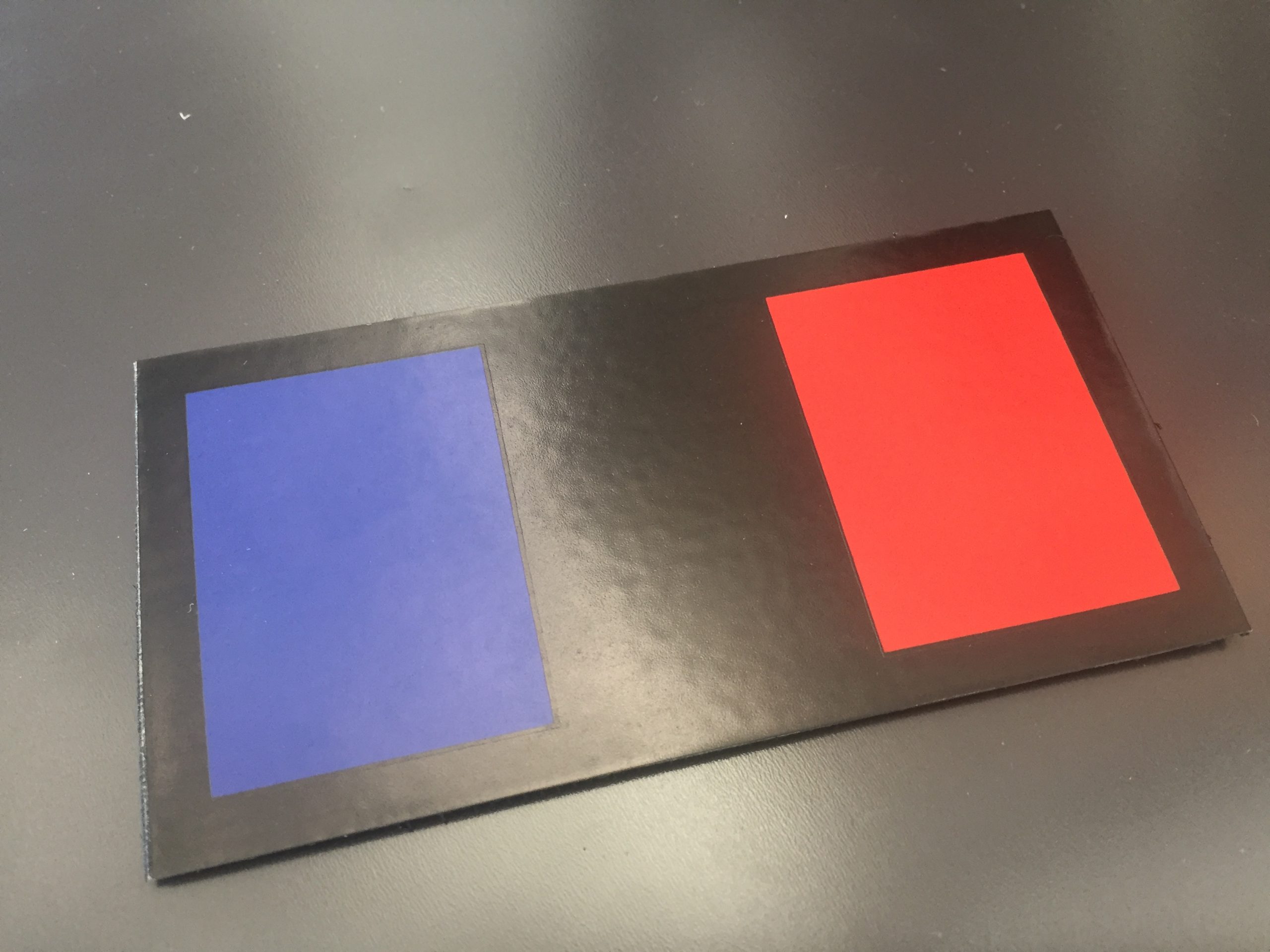

Die Patches werden mit einem reflektierenden Mikroprismenfilm hergestellt und können in Form von Flaggen, Rufzeichen-Patches, Blutgruppen-Patches, Klebstoff oder Magnetbuchstaben… vorliegen zur Personalidentifikation oder Fahrzeugidentifikation.

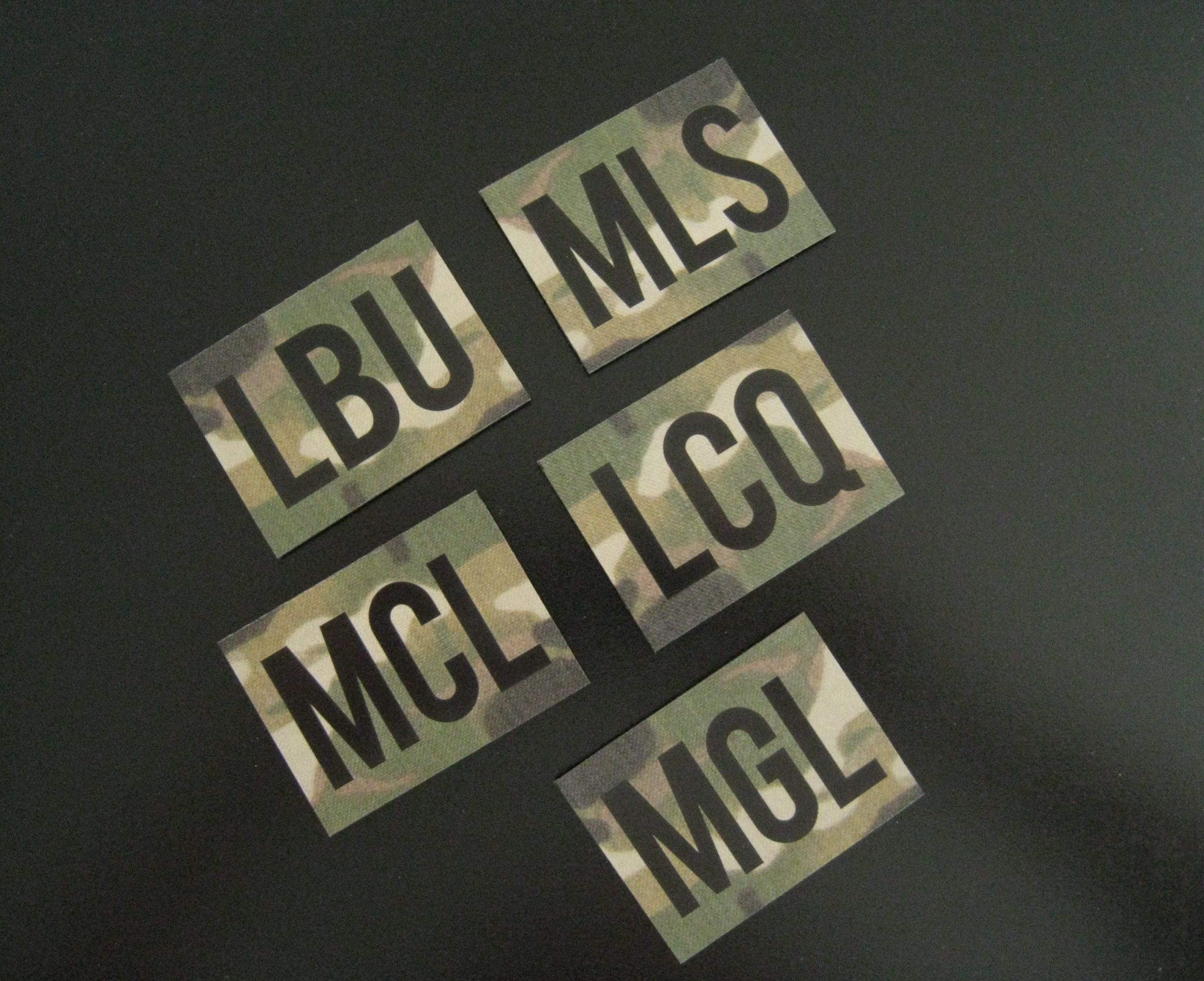

Es ist möglich, Größe, Farben, Form und Grafiken des Patches anzupassen.

Die Patches sind im Infrarotlicht (820 bis 1200 nm) in Entfernungen von bis zu 100 Metern und bis zu 900 Metern mit Infrarotlaser sichtbar. Diese Sichtbarkeit hängt von der Zoomfunktion, den Betrachtungswinkeln (FOV) des verwendeten Nachtsichtfernglases (JVN) sowie der IR-Lichtquelle ab.

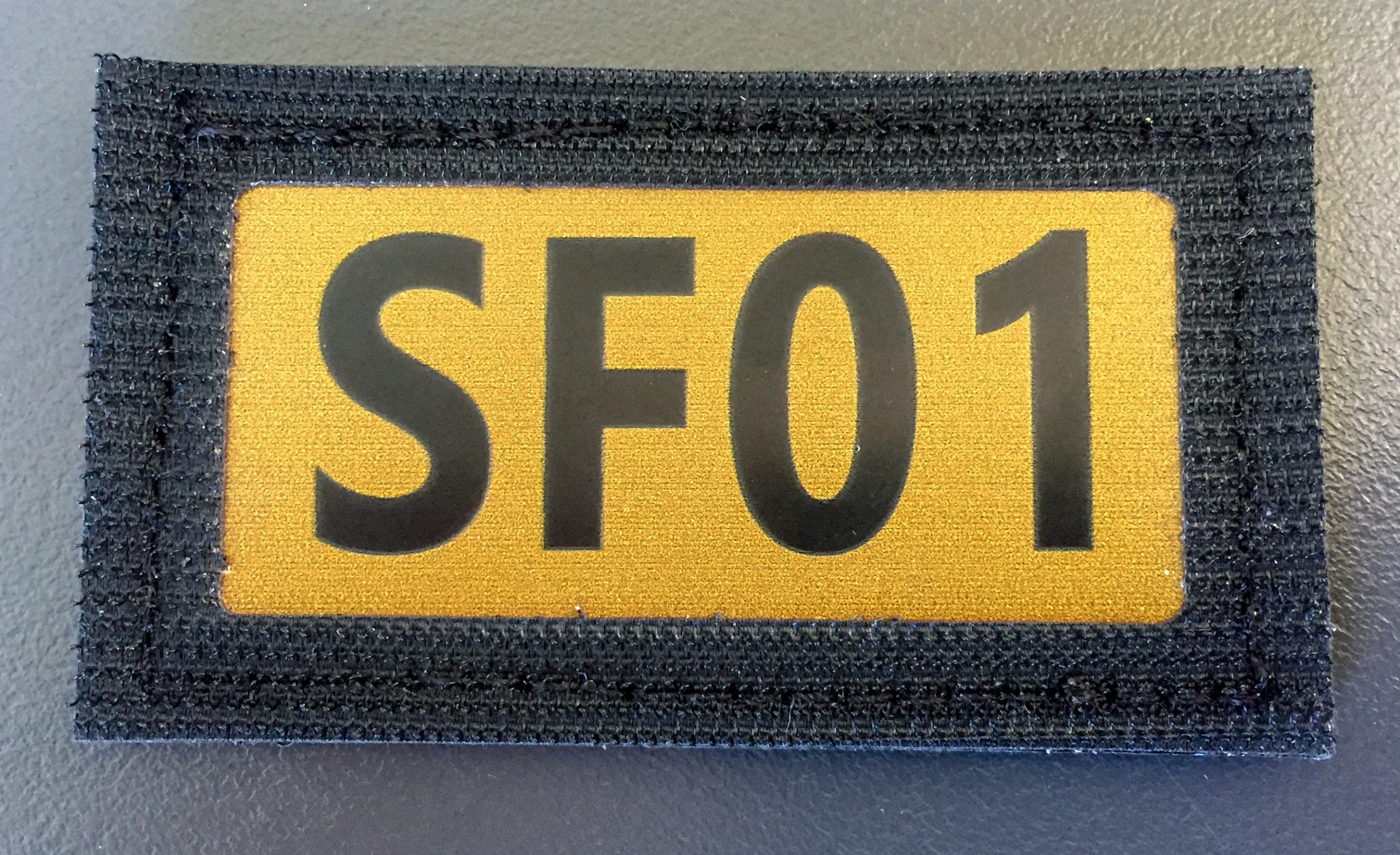

Die Infrarot-Patches werden in der Regel mit einem Klettverschluss mit Haken (Klettverschluss auf der männlichen Seite) geliefert. Diese Bindungen sind langlebig und für Außenbedingungen geeignet, insbesondere für Wasser und Hitze bis zu 60 Grad.
Auf Anfrage können aber auch selbstklebende, magnetische oder andere Befestigungen bereitgestellt werden.

Die Patches können matt oder glänzend ausgeführt werden. Diese Oberflächen haben keinen Einfluss auf die Haltbarkeit des Pflasters. Sie wirken sich nur auf den Erfassungsbereich aus: Im Mast ist der Erfassungsabstand kürzer.

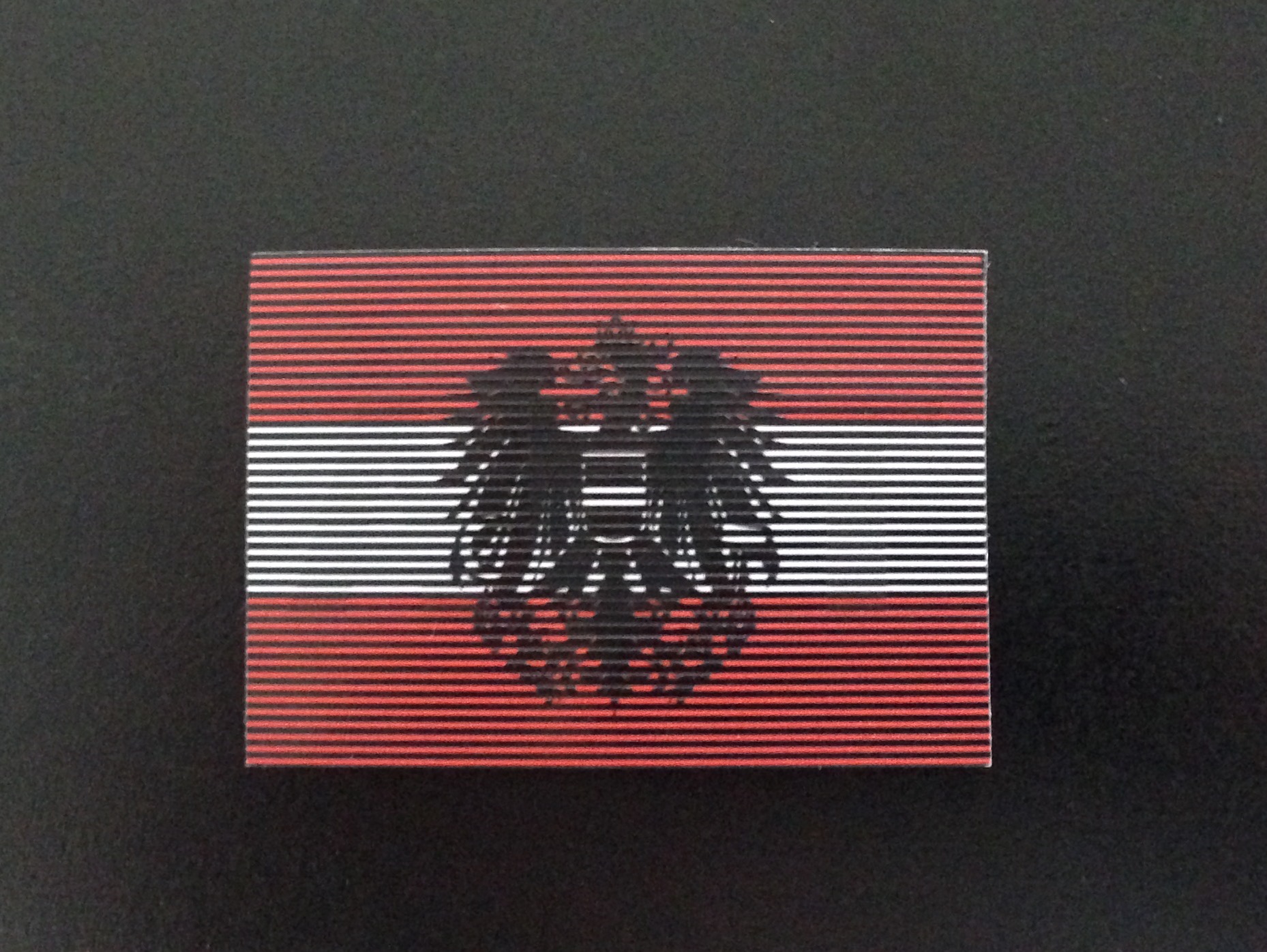

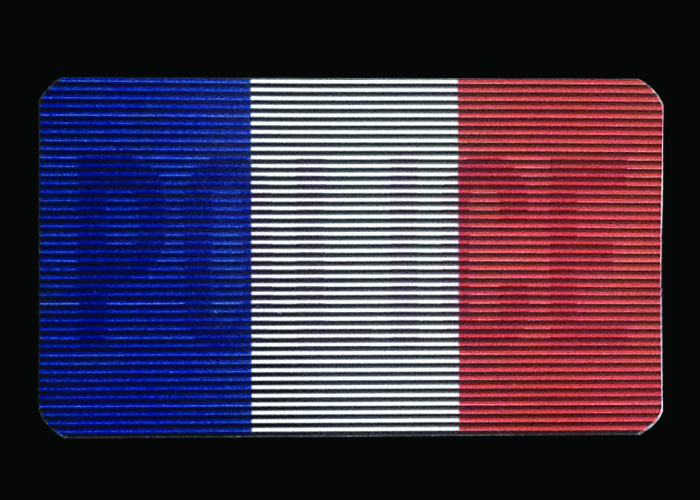

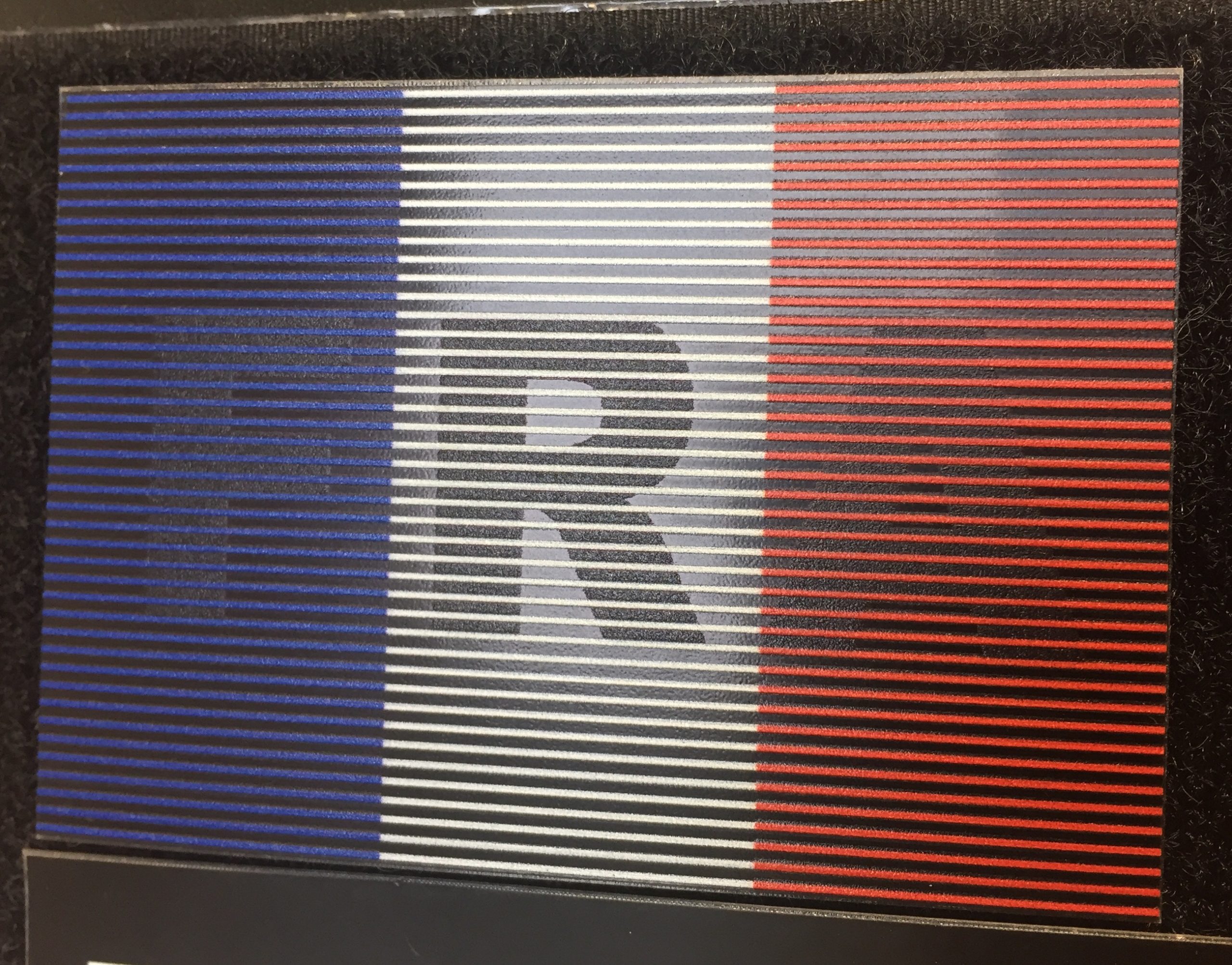

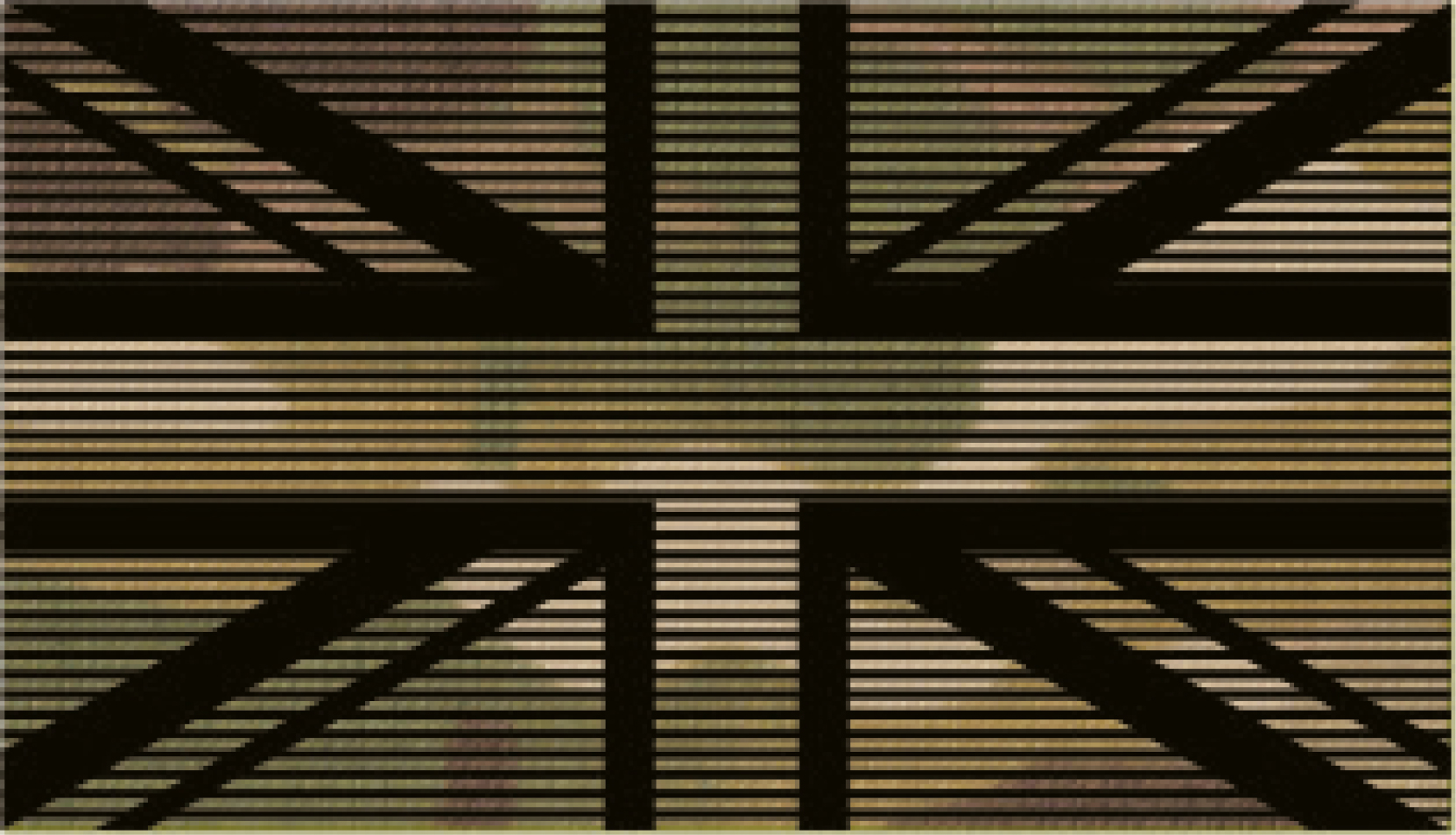

Doppelte IR-Patches

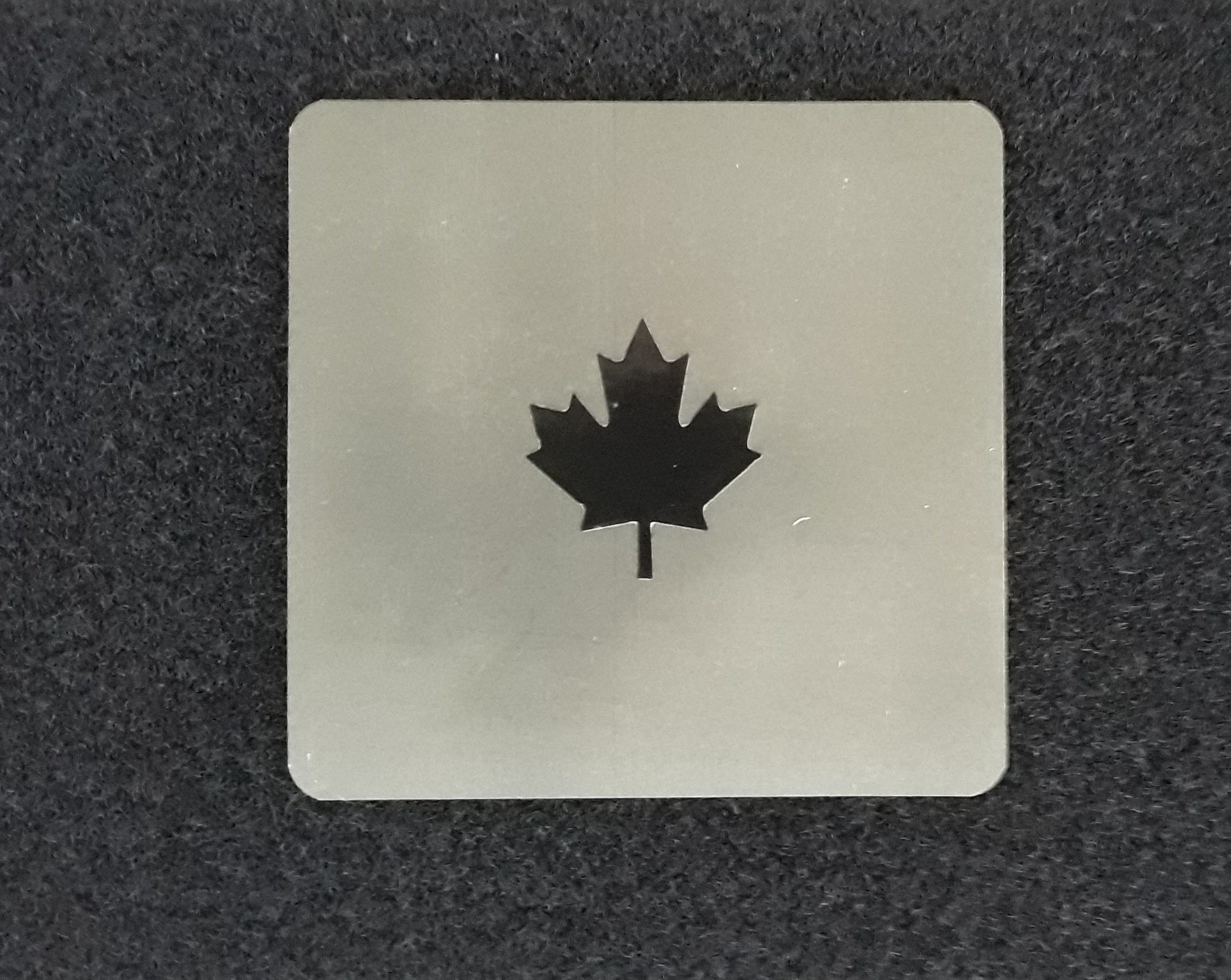

Diese Patches sind mit einer doppelten Infrarotschicht ausgestattet und bieten daher neben der Sichtbarkeit für das bloße Auge (z. B. eine Flagge) eine zweite Markierung im Hintergrund, die nur bei der JVN sichtbar ist (z. B. eine Markierung in Buchstaben).

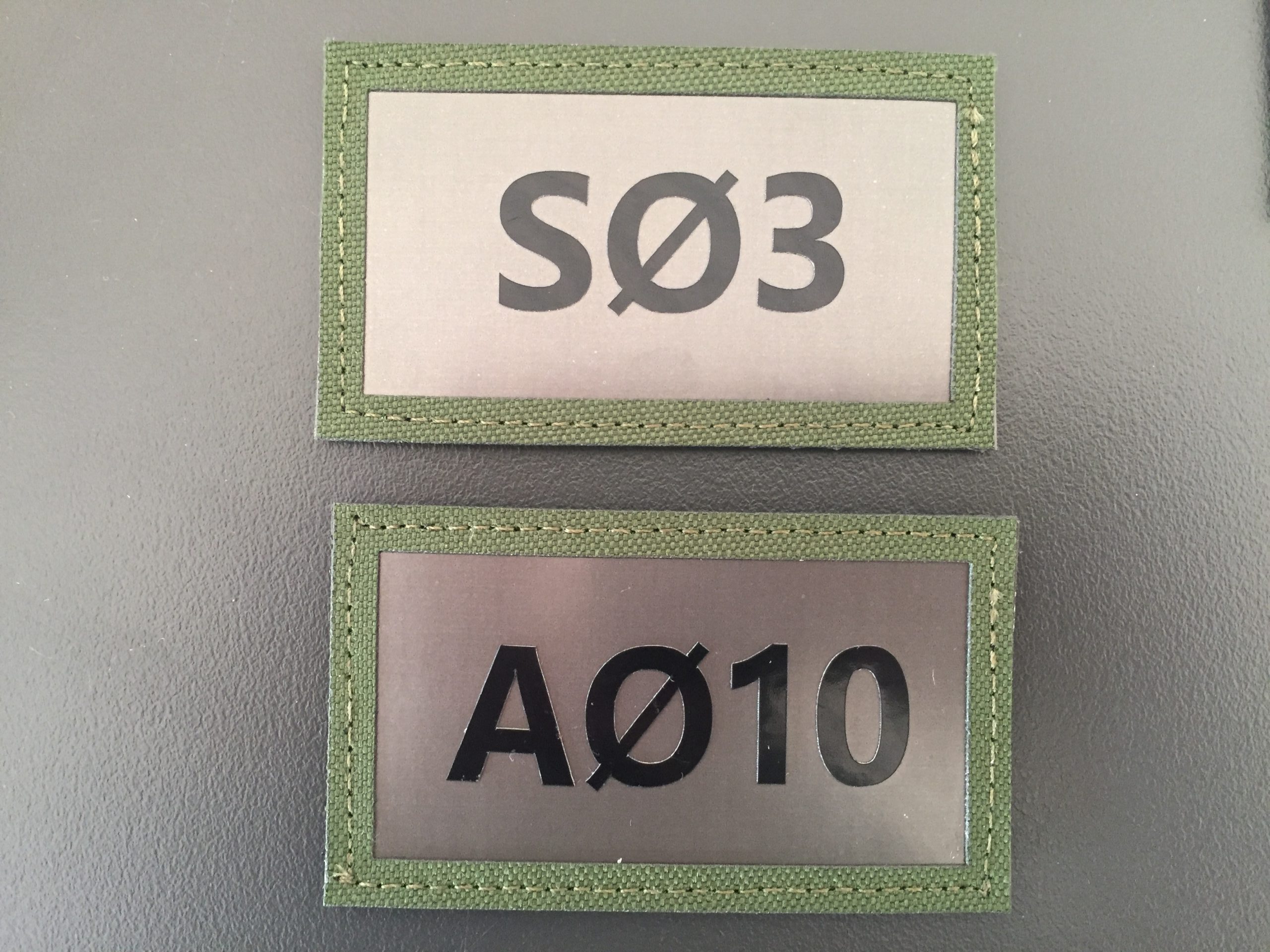

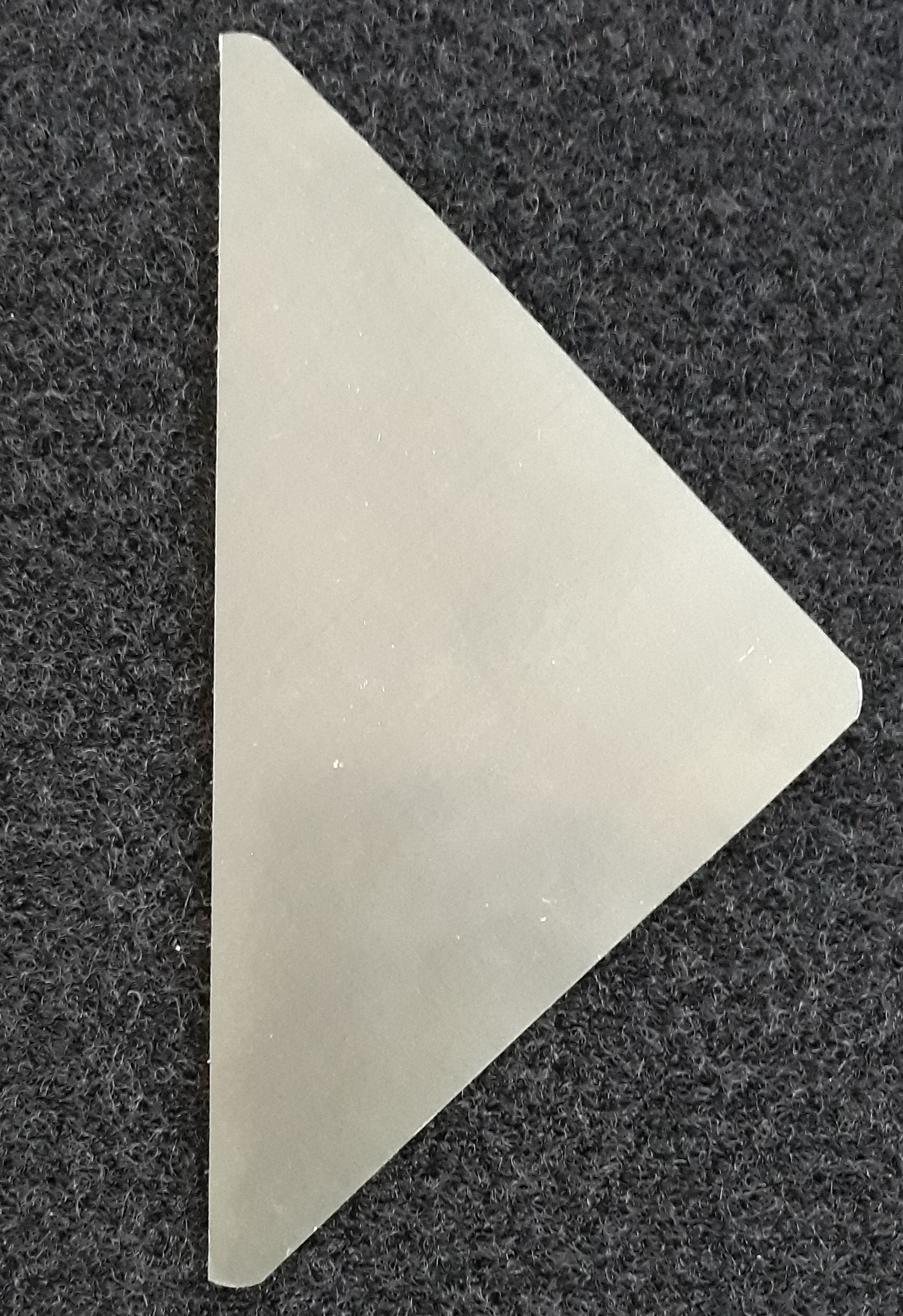

Thermische Identifikationspflaster / Thermopaneele

Wärmekennzeichnungspflaster und -platten bestehen aus einem passiven wärmereflektierenden Material.

Wenn die thermischen Flecken oder Paneele dem offenen Himmel ausgesetzt sind, reflektieren sie die Wärmeenergie des Himmels, die an einem klaren Tag -30 Grad Celsius erreichen kann. Die Wärmeflecken / -felder erscheinen dann in einer Wärmebildkamera als kontrastierende Kältezone, daher in einer schwarzen Zone, im Gegensatz zu der Person, die den Fleck trägt, dessen Silhouette als weiße Zone dargestellt wird.

Thermopatches (3000 bis 14000 nm) sind nur zur Identifizierung über kurze Entfernungen wirksam. Das Ansichtsspektrum hängt von der Patchgröße, dem Standort, den Wetterbedingungen und der Wärmebildkamera ab.

Es wird empfohlen, diese Patches im Freien mit klarer Sicht zu verwenden. Die besten Patch-Positionen befinden sich normalerweise am Helm oder an der Schulter, da der Winkel zum Himmel ausreichend ist.

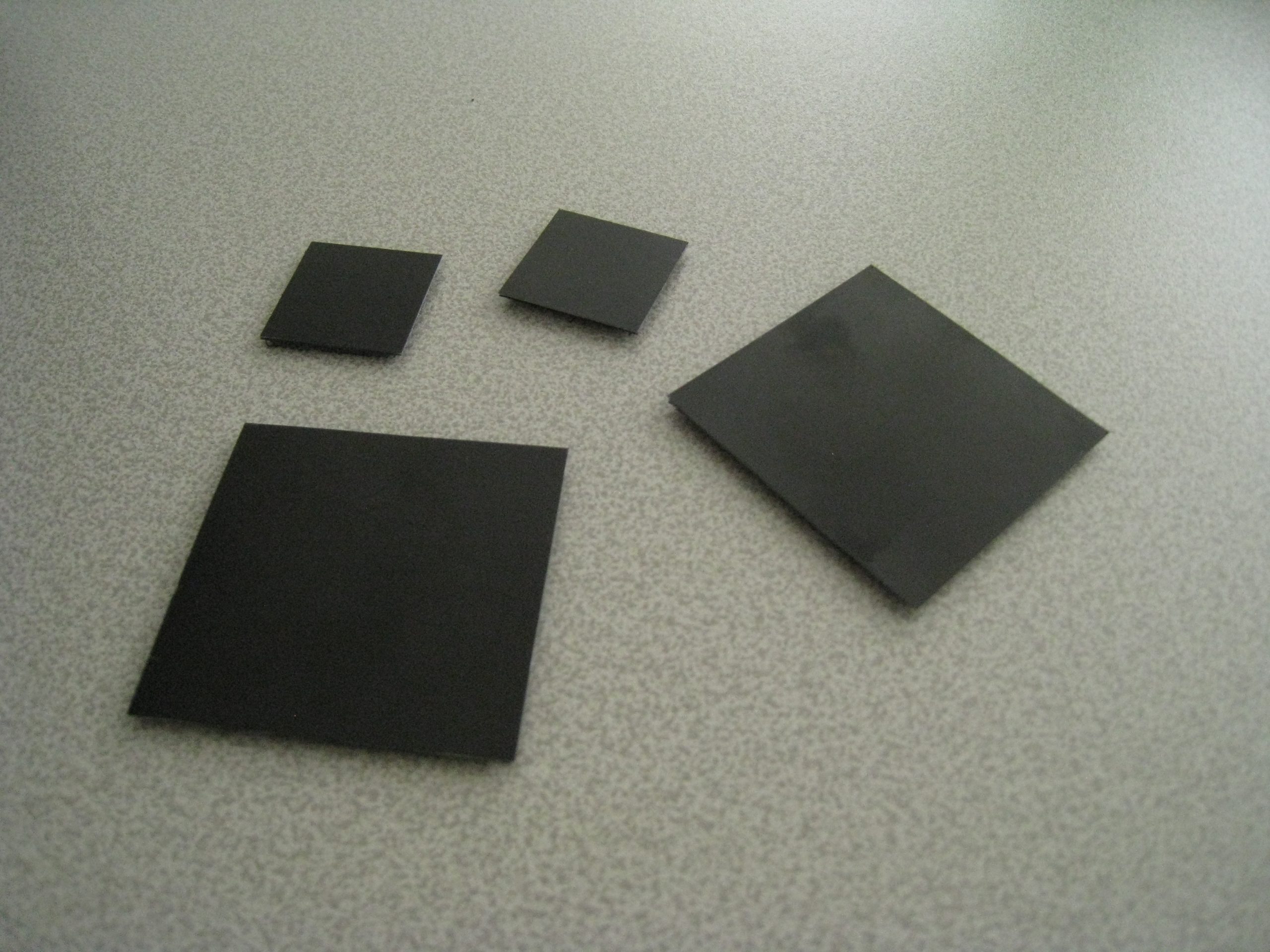

• Ein 5x5cm Patch bietet Sichtbarkeit auf 20-50 Metern
• Ein 10x10cm Patch bietet Sichtbarkeit auf 50-200 Metern

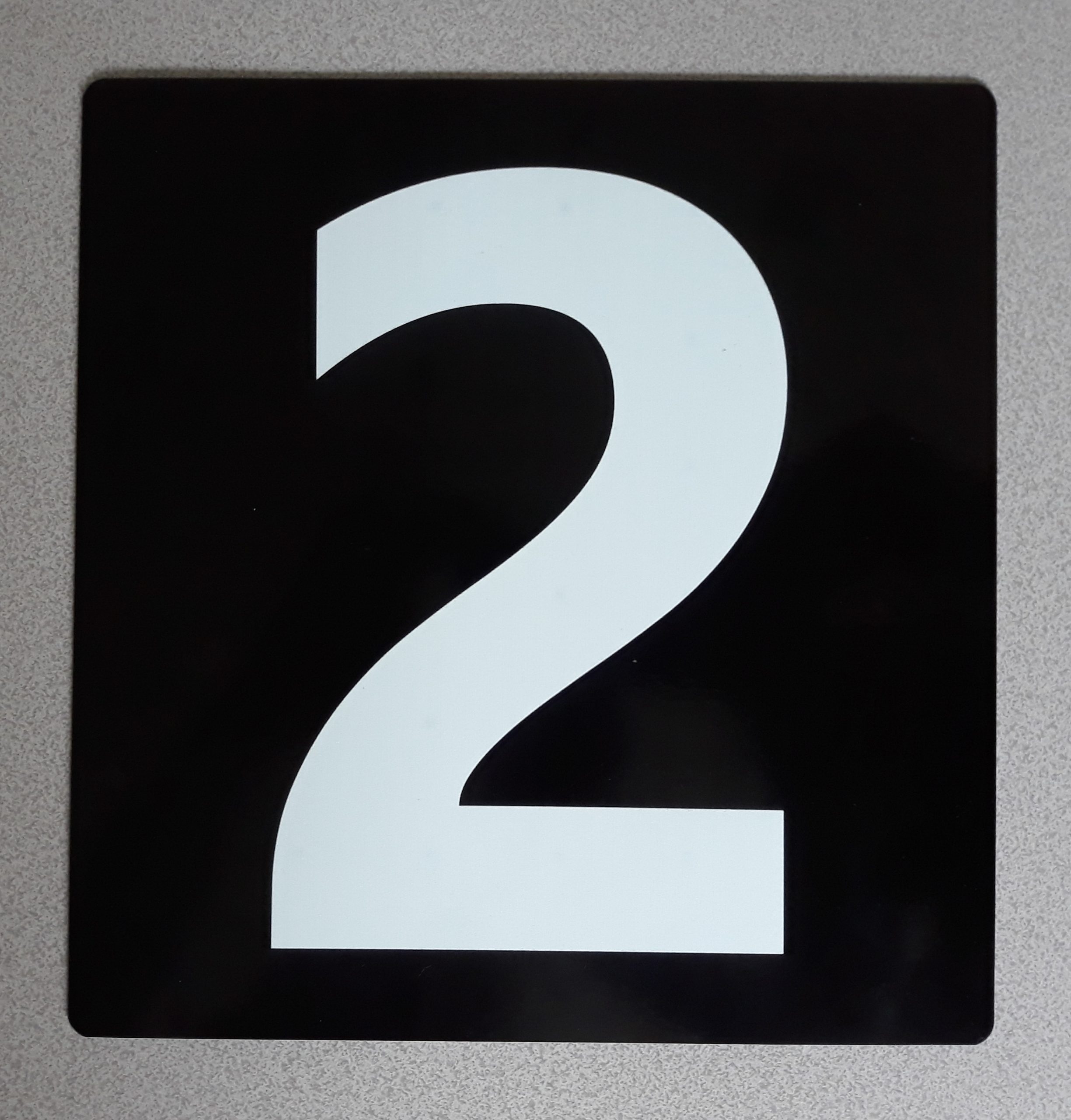

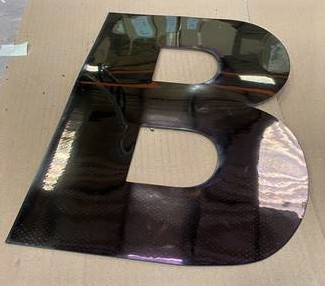

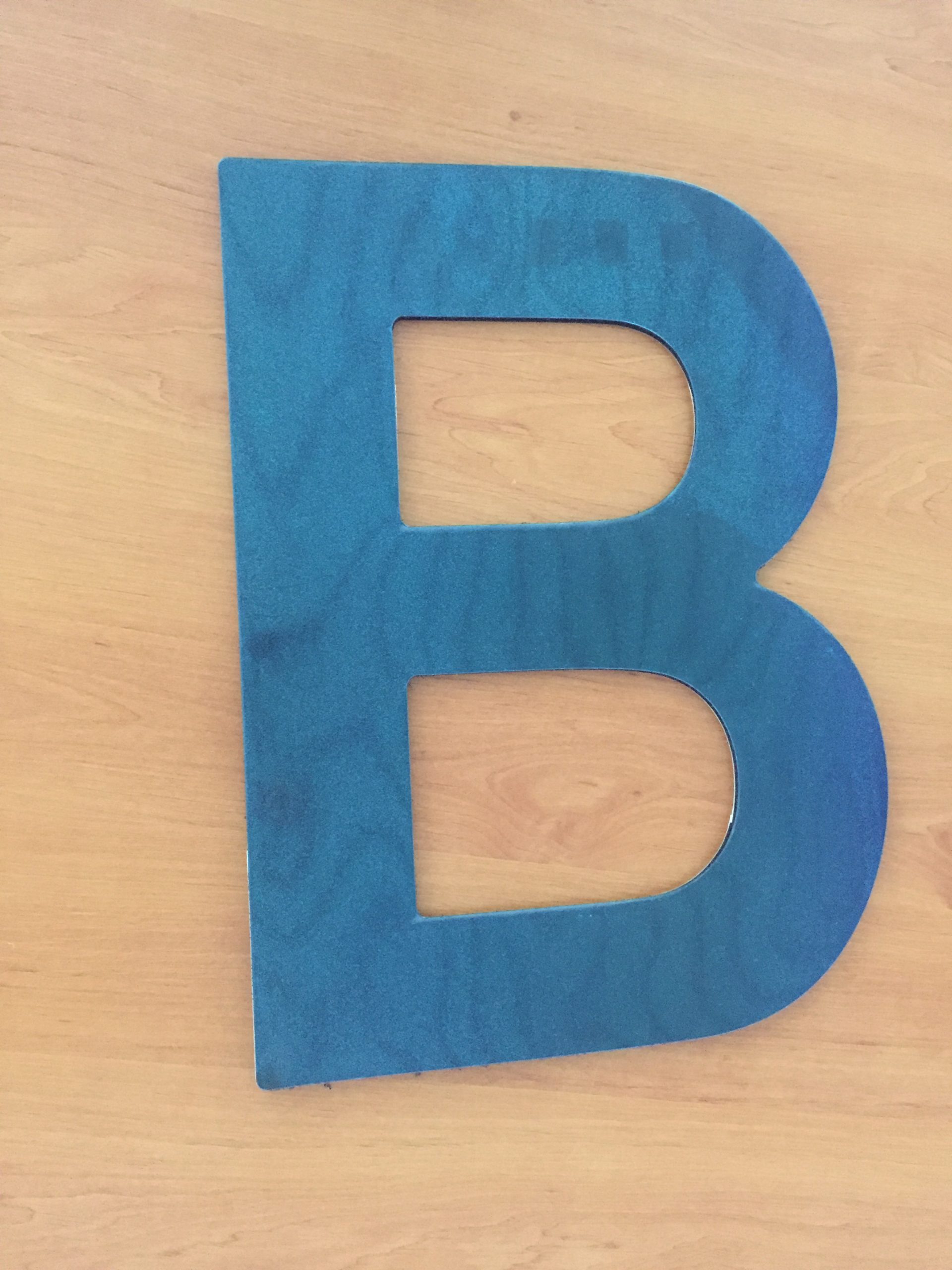

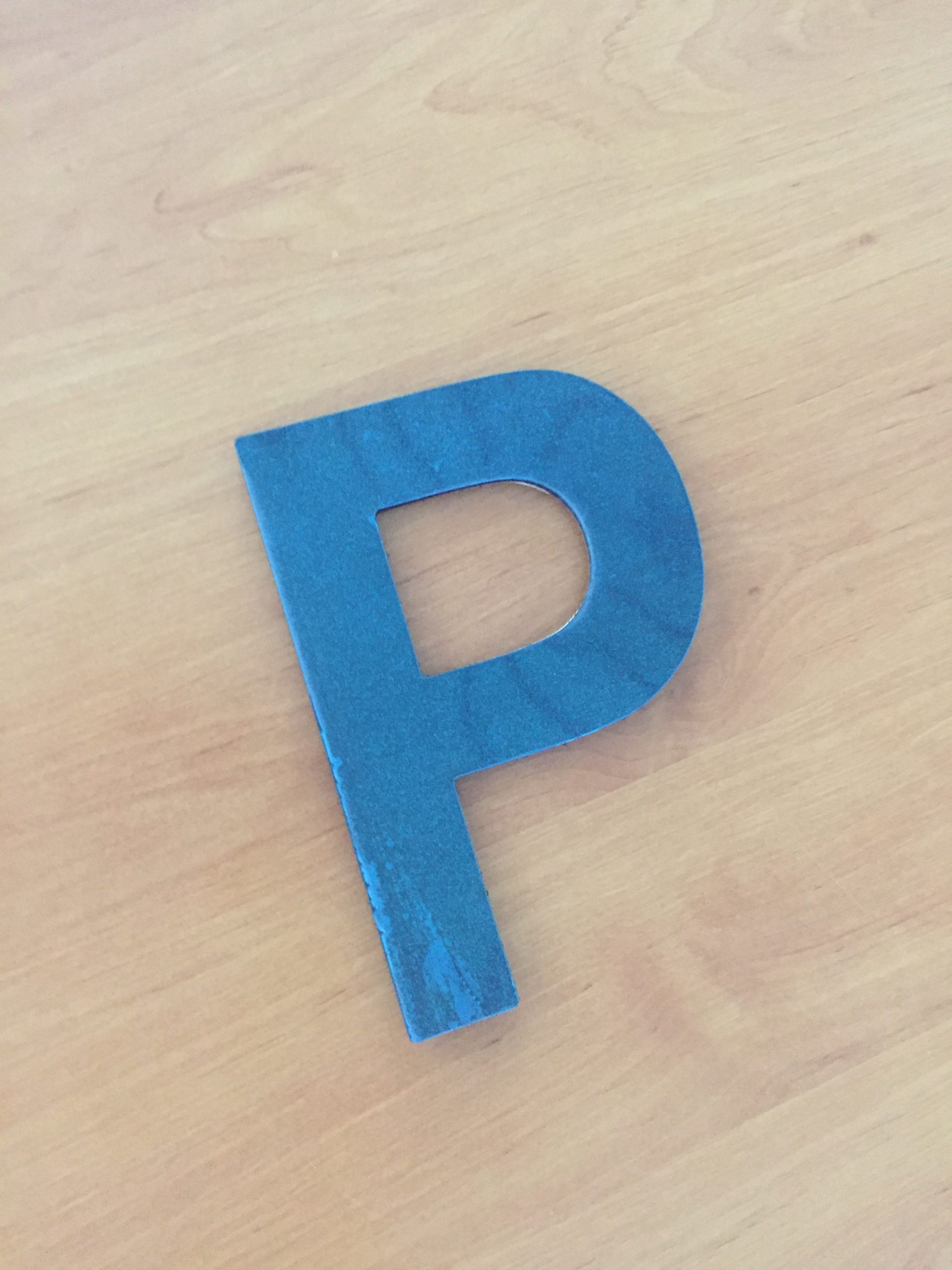

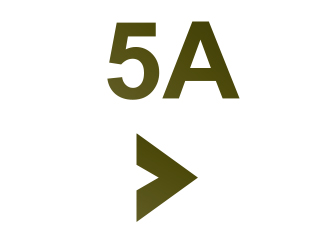

Thermische Identifikationspflaster zur Personalidentifikation werden normalerweise auf Helmen oder Schultern angebracht. Thermische Fahrzeugidentifikationsschilder, die häufig in Form von magnetischen oder selbstklebenden Buchstaben oder Zahlen dargestellt werden, werden häufig an den Türen oder Dächern der zu identifizierenden Fahrzeuge angebracht.

Die Erfassungsreichweite von Thermopaneelen beträgt je nach Gerät, Optik und Wetterbedingungen 500 m bis 5 km.

Standardfarben für Wärmeflecken sind Braun, Olivgrün. Jede andere benutzerdefinierte Farbe kann entsprechend der gewünschten Menge erstellt werden.

Die Größe und Art der Befestigung (Klettverschluss, Klebstoff, Magnet) der thermischen Patches oder Paneele ist anpassbar.

Zögern Sie nicht, uns zu kontaktieren, um eine personalisierte Studie in Bezug auf Ihre Bedürfnisse durchzuführen.

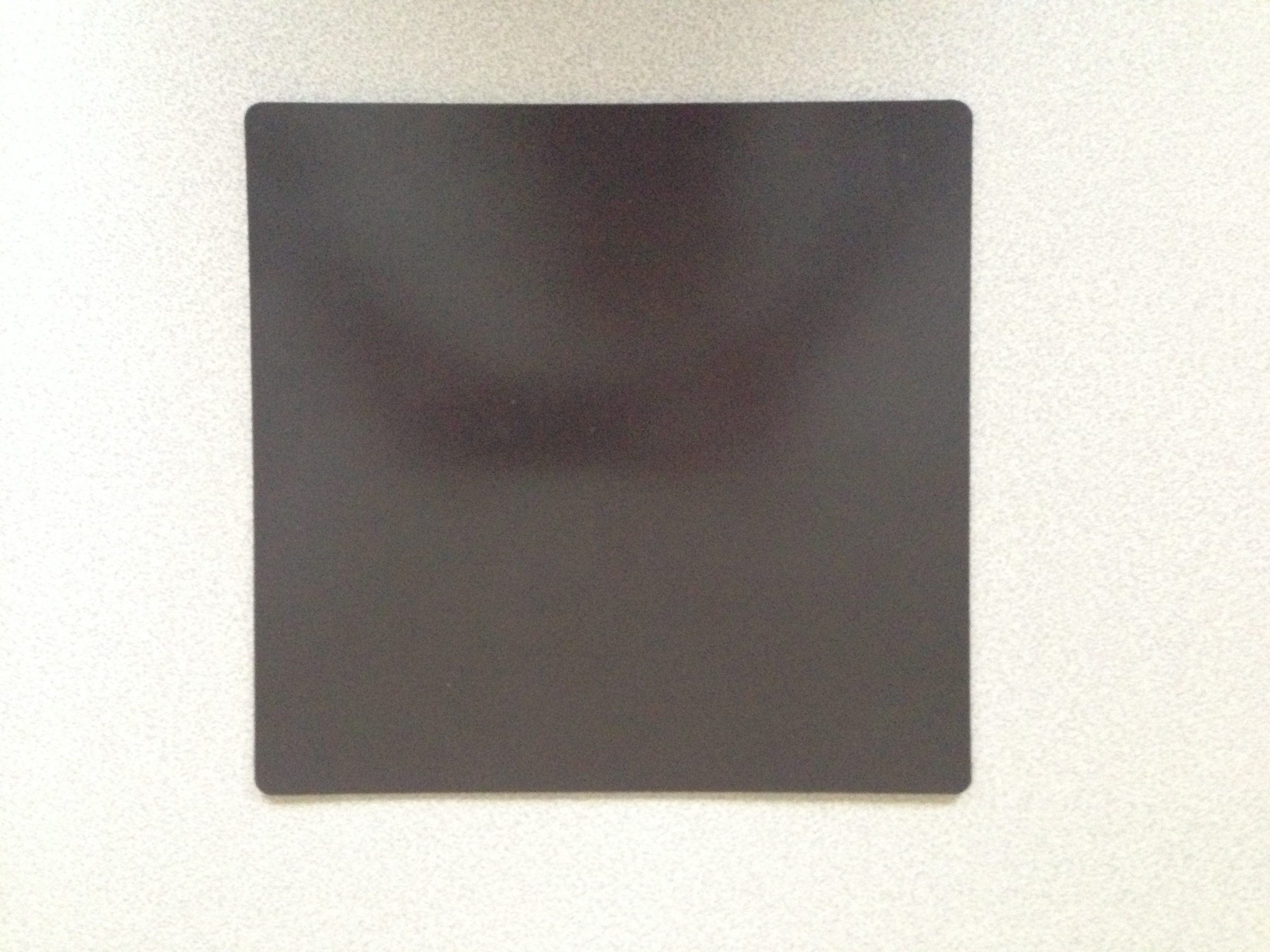

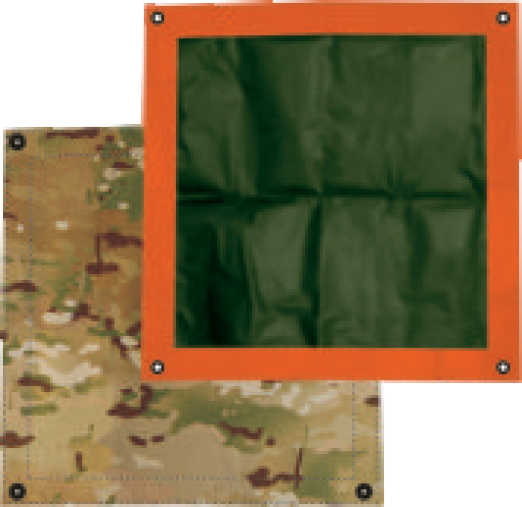

Thermopaneele

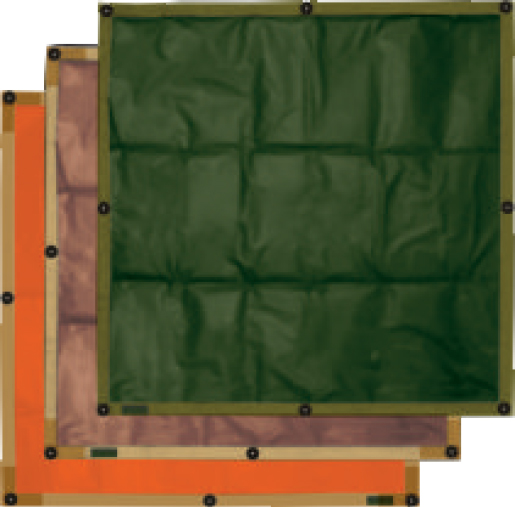

Persönliche Thermopaneele (60 cm x 60 cm) und Kampfthermie-Identifikationsfelder (100 cm x 100 cm oder 120 cm x 120 cm) haben dieselben Eigenschaften wie Thermopatches.

Persönliche Thermopaneele werden verwendet, um Personal bei Rettungsaktionen oder zur Signalisierung zu identifizieren. Sie bestehen aus einem leichten Stoff für einfachen Transport und Falten.

Wärmekampf-Identifikationsschilder sollen Panzer oder Fahrzeuge identifizieren.
Diese Paneele sind auf Anfrage in Braun, Olivgrün oder einer anderen Farbe erhältlich. Die Größen dieser Thermopaneele können bei Bedarf ebenfalls angepasst werden.

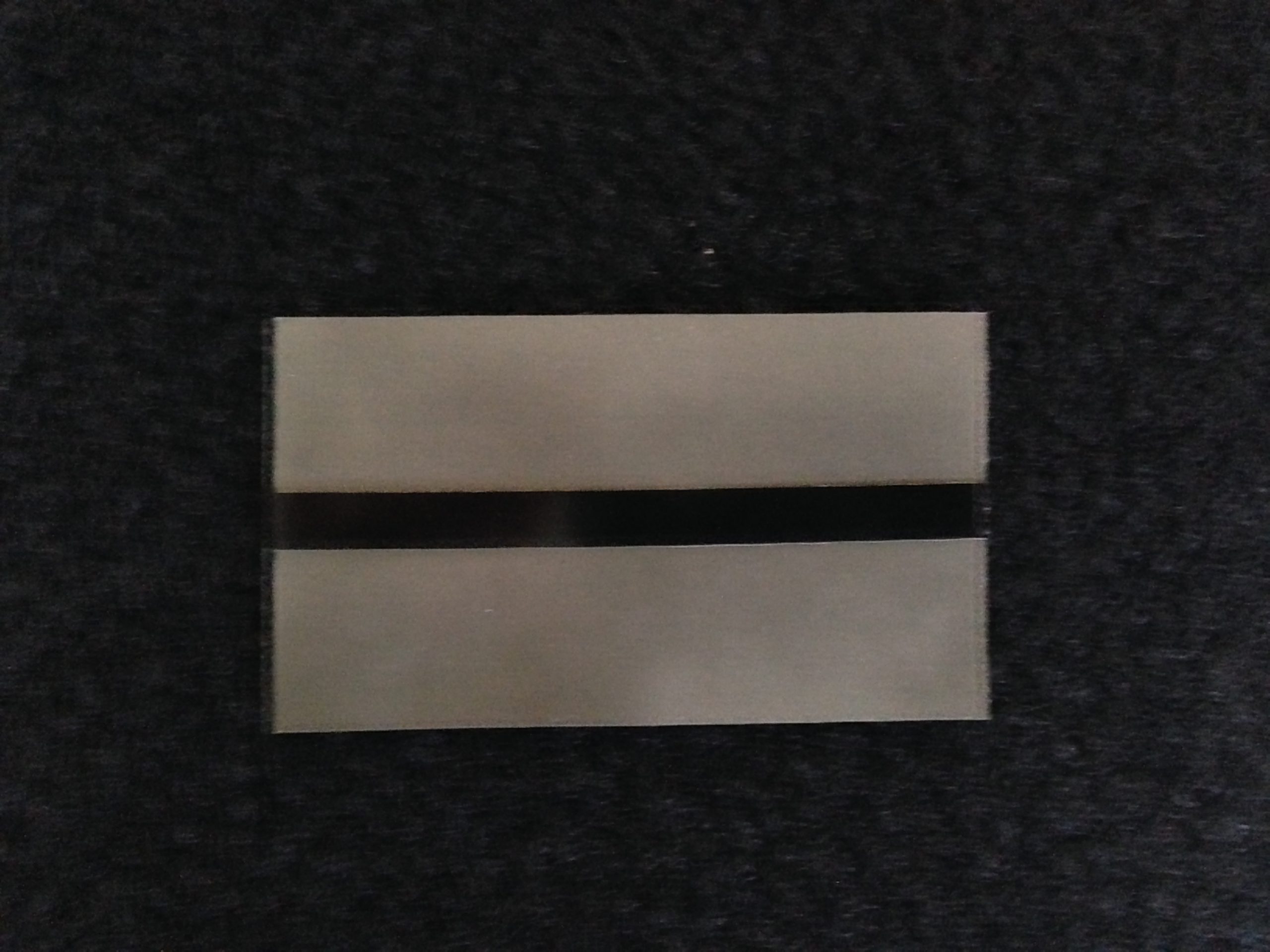

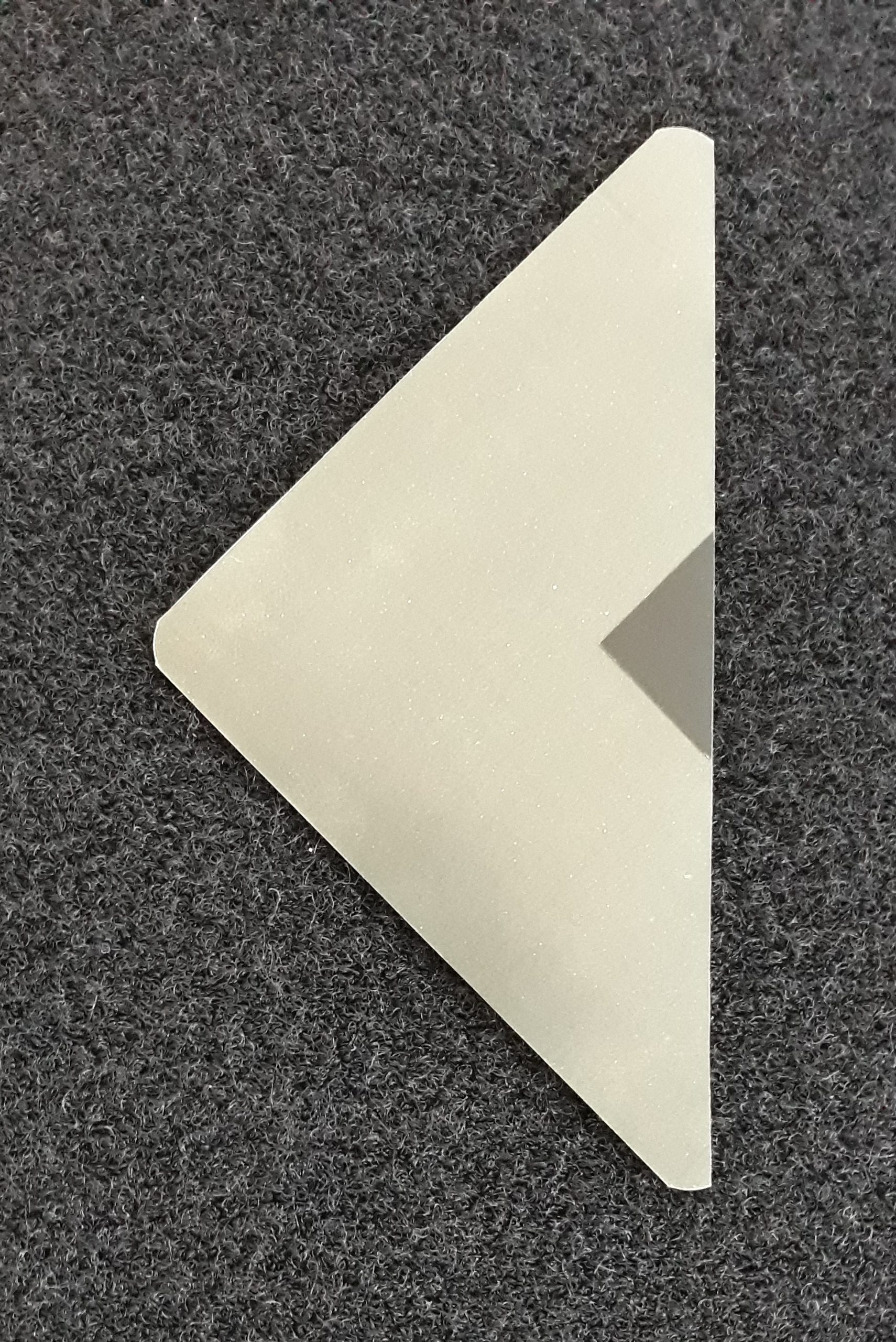

Patches und Fusion Panels: IR + Thermal

Die Fusionsfelder zur Identifizierung des Kampfes dienen dazu, alle Spektren des sichtbaren Lichts zu absorbieren und Infrarotlicht mit den Wellenlängen in NIR, SWIR, MWIR und LWIR zu reflektieren, die mit Vision Binoculars Night (JVN) und Wärmebildkameras erkennbar sind.

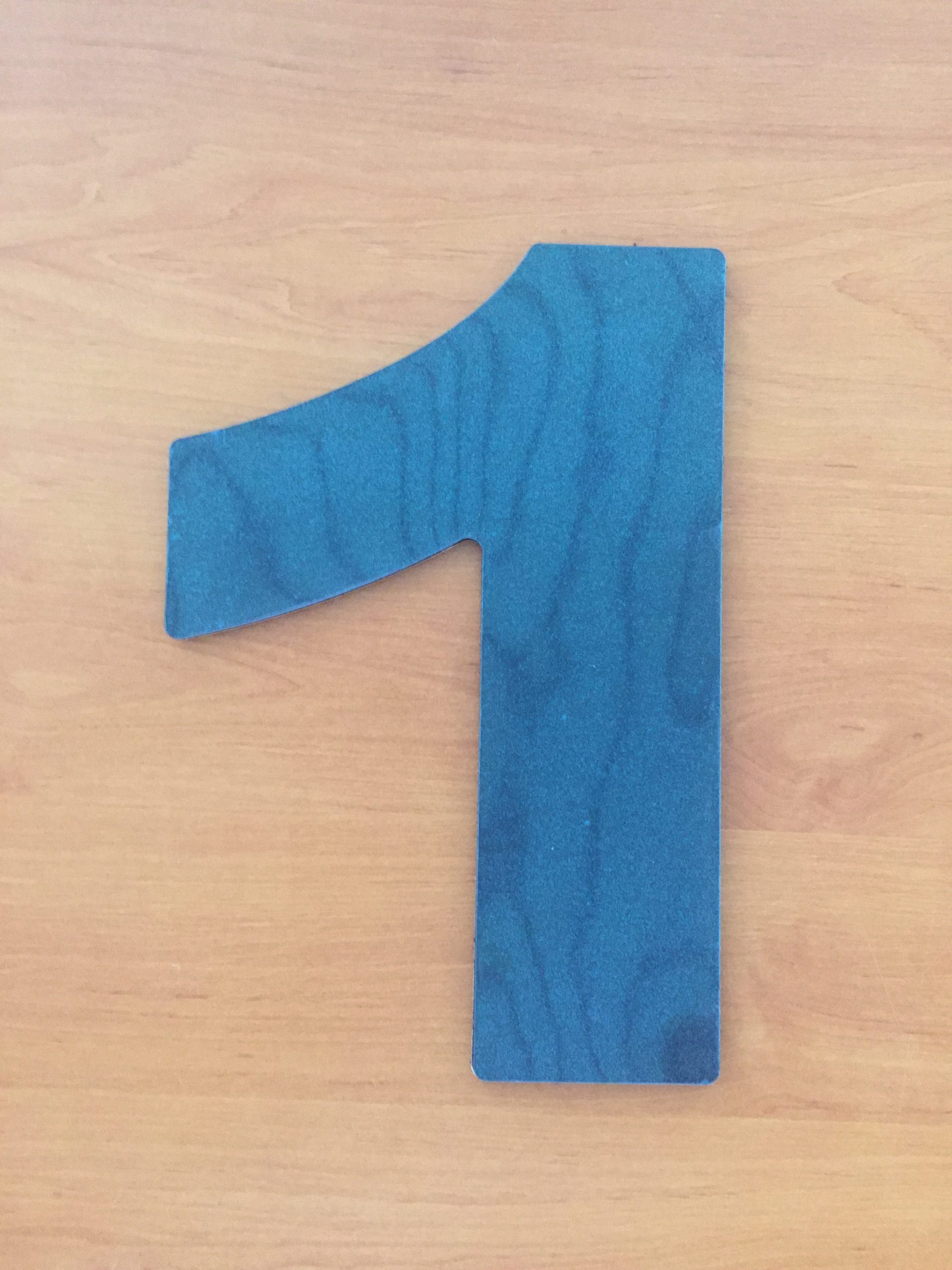

Das Fusion-Patch ist eine Kombination aus IR- und thermischen Technologien.

Das Fusionspflaster besteht aus reflektierenden Infrarotteilen und anderen passiven thermischen Teilen. IR-Teile sind bei Wellenlängen von 820 bis 1200 nm sichtbar und thermische Teile sind bei Wellenlängen von 3000 bis 14000 nm sichtbar.

Diese Fusionspflaster dienen zur Identifizierung des Personaltyps IFF (Identification Friend or Foe, Identification Ami-Ennemi) und sind braun oder olivgrün. Jede andere benutzerdefinierte Farbe ist auf besonderen Wunsch möglich.

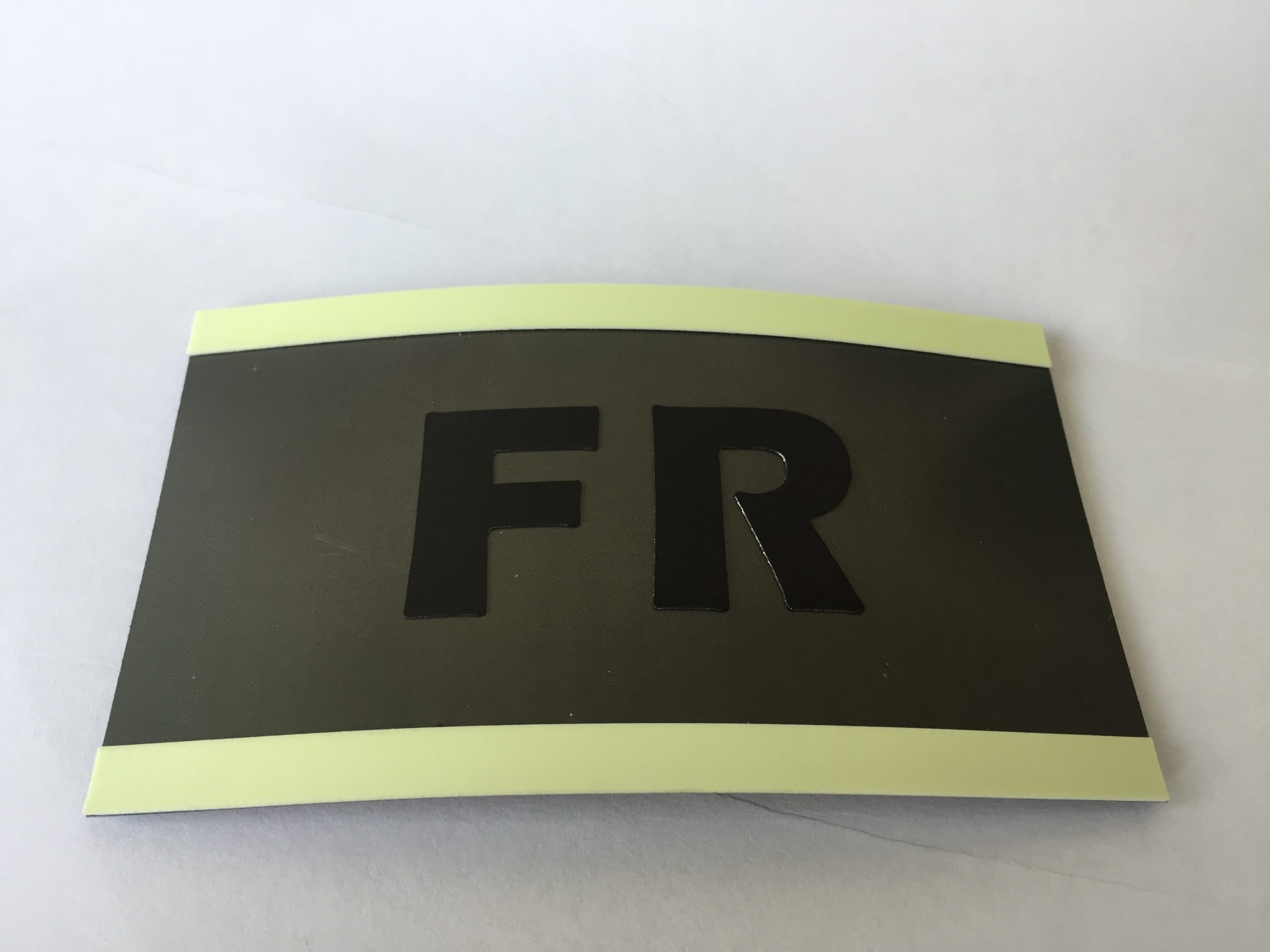

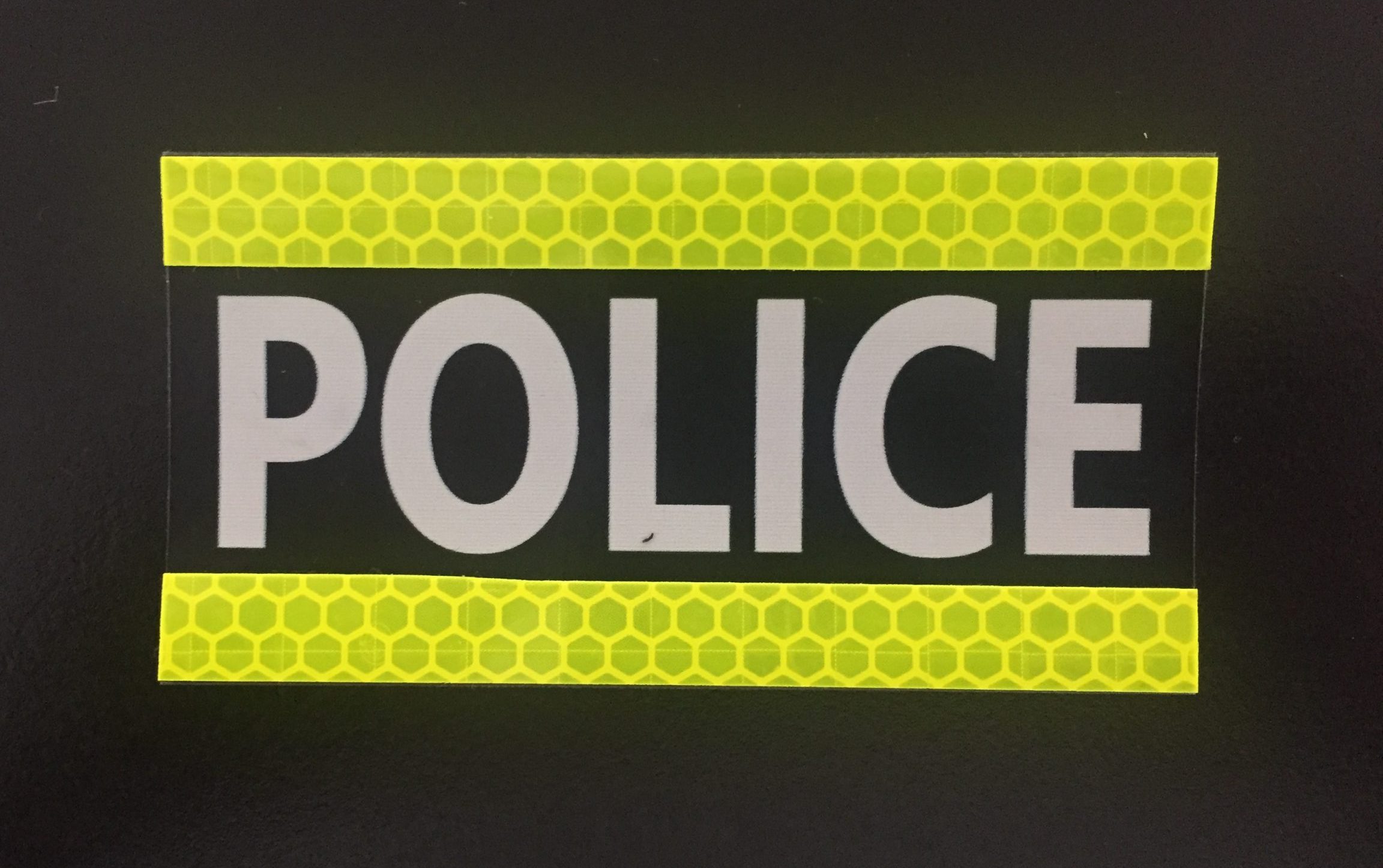

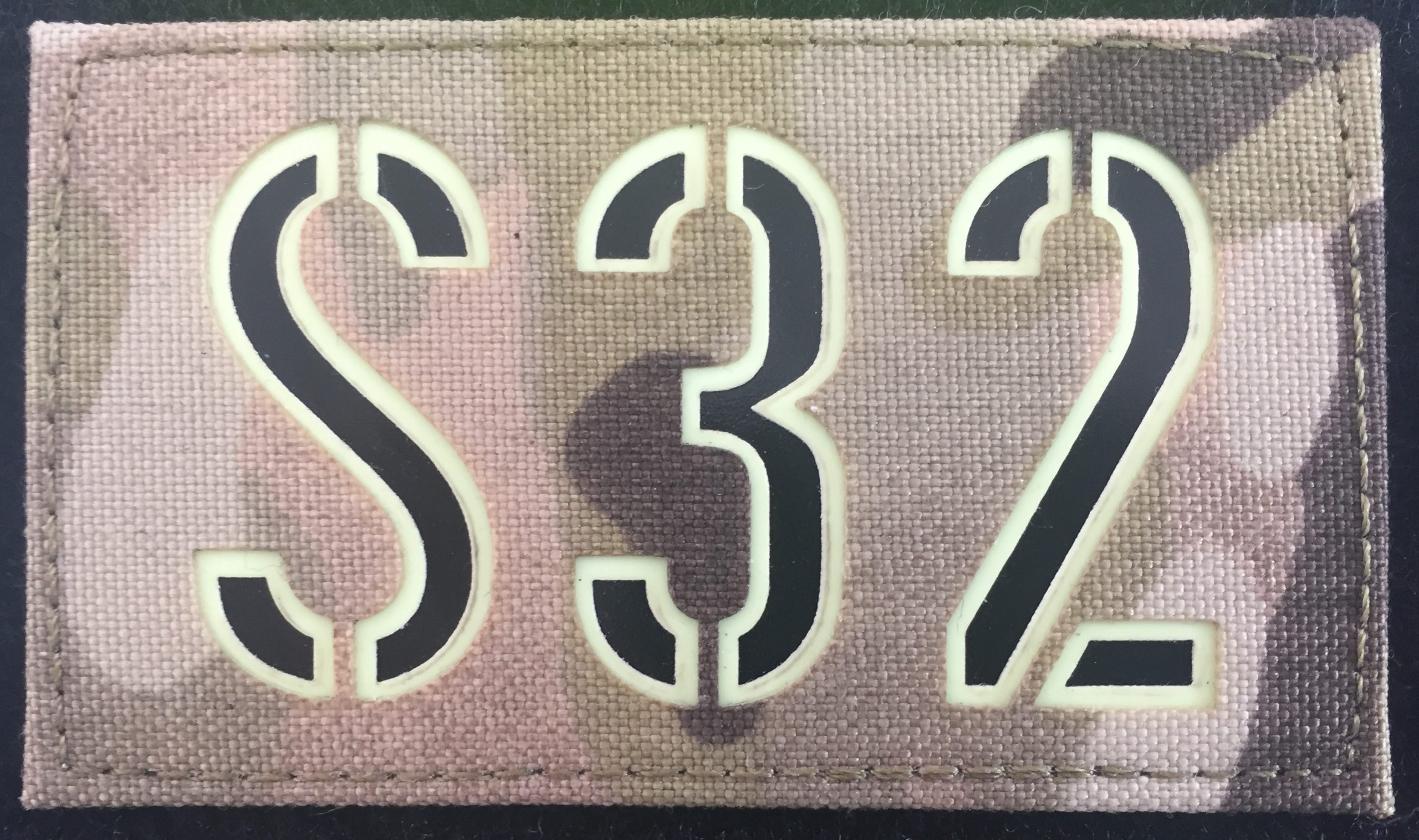

Kombination von IR- oder thermischen Technologien mit reflektierenden / photolumineszierenden Teilen

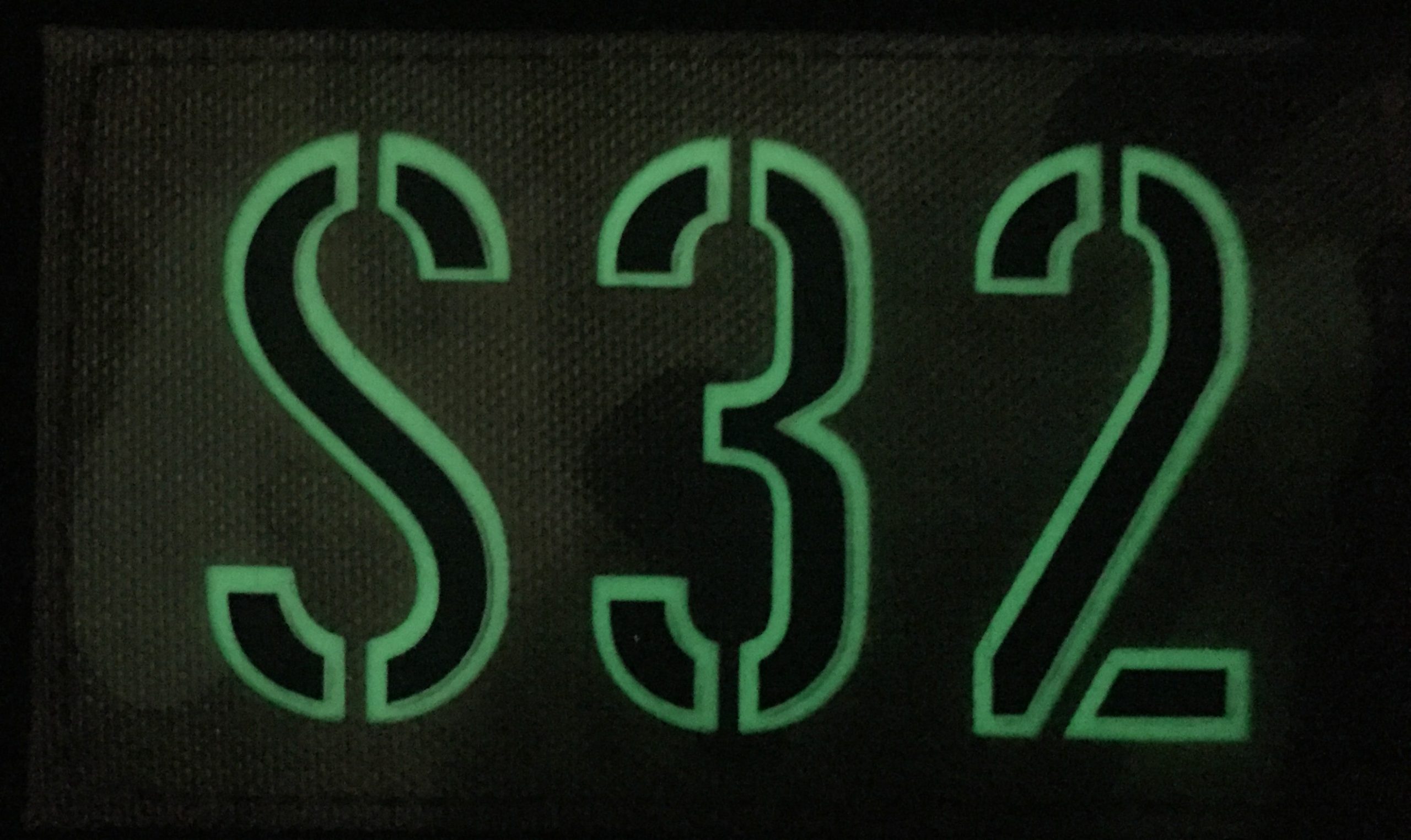

Es ist auch möglich, reflektierende oder photolumineszierende Teile in IR- oder Fusion-Patches zu integrieren. Diese zur Identifizierung des Personals empfohlenen Aufnäher (IFF-Identifikationsfreund oder Feind / Identifikation Ami Ennemi) werden im Allgemeinen auf den Schultern von Soldaten getragen und sind auf der JVN-Wärmebildkamera sichtbar.

Diese Patches sind vollständig anpassbar und werden nach Ihren Vorgaben maßgefertigt.
